Un guide PDF sur la technique de l’ossature bois ne se lit pas comme un roman. Il se consulte comme une carte routière : on y cherche des côtes, des sections, des points de passage obligés. La technique construction d’une maison à ossature bois repose sur des principes simples, mais leur mise en œuvre réclame une méthode précise. Quand un document intègre la norme DTU 31.2, des plans de nœuds constructifs et un ordre de montage clair, il devient un outil concret pour bâtir une structure durable, en intégrant des éléments comme le contreventement ossature bois.
Ce guide s’adresse aux débutants qui veulent passer du projet à la réalisation sans se perdre dans les détails techniques. Un bon plan PDF centralise les dimensions des montants, les entraxes, les points de fixation et les épaisseurs d’isolant. Il permet de gagner du temps sur le chantier et d’éviter les erreurs coûteuses. Voici les points clés à maîtriser, les pièges à contourner et les bonnes pratiques observées sur des chantiers récents.
L’ossature bois, une technique à connaître avant d’ouvrir un PDF
L’ossature bois consiste à assembler des montants verticaux et des traverses horizontales pour former des cadres porteurs. Ces cadres sont ensuite remplis d’isolant, recouverts de panneaux et de parements. La structure bois assure la stabilité du bâtiment, tandis que l’isolation thermique est logée à l’intérieur même de l’épaisseur des murs. Cette méthode se distingue de la construction en béton par sa rapidité d’exécution et par sa capacité à intégrer une isolation performante sans rupture de continuité, comme expliqué dans la section ossature bois.
Un guide PDF bien conçu distingue deux familles principales : l’ossature plate-forme et le système poteaux-poutres. La plate-forme consiste à construire des panneaux de murs à plat sur le plancher, puis à les lever un par un. Ce principe est adapté aux maisons individuelles. Le système poteaux-poutres repose sur des poteaux porteurs et des poutres qui supportent les planchers et la toiture, laissant plus de liberté pour les ouvertures. Le choix entre ces deux approches dépend de la surface, des charges et de la complexité architecturale.
Quand on débute, la lecture d’un plan de structure peut sembler ardue. Les coupes transversales, les repères d’assemblage et les cotes de section demandent un minimum d’entraînement. Un bon PDF de technique ossature bois fournit des schémas en trois dimensions, des vues éclatées et un calepinage des pièces. Il précise aussi les classes de service du bois et les conditions de séchage recommandées avant la mise en œuvre. Sans ces indications, on prend le risque de voir les montants se tordre ou les fixations se desserrer après quelques mois.
Un exemple observé récemment sur un chantier dans les Bouches-du-Rhône illustre bien l’importance de ces repères. Des montants de 145 x 45 mm avaient été livrés avec un taux d’humidité de 22 %, au lieu des 15 à 18 % recommandés. Le hasard a fait que la vérification rapide au humidimètre a révélé le problème avant le montage. Les pièces ont été stockées trois semaines de plus dans un endroit sec. Cette opération a évité des déformations importantes des murs par la suite. C’est le genre de détail qu’un guide PDF de qualité signale dans un encadré dédié au contrôle des livraisons.

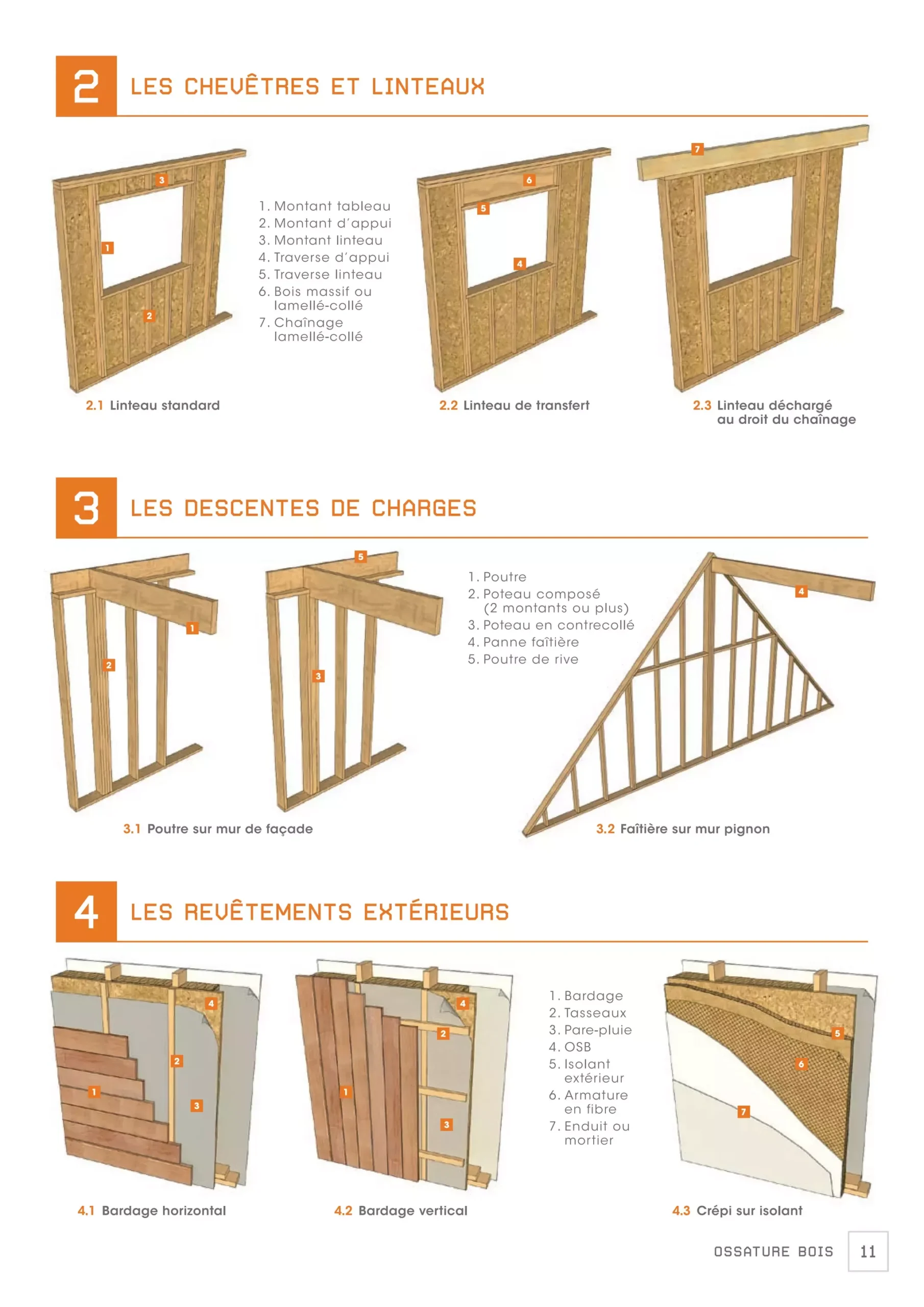

La technique ossature bois demande aussi une compréhension des charges verticales et horizontales. Les montants transmettent les charges de la toiture vers les fondations, tandis que les panneaux de contreventement reprennent les efforts du vent. Un guide pour débutants doit expliquer ces notions simplement, car elles conditionnent le dimensionnement des sections. En région PACA, par exemple, le vent est un paramètre dimensionnant. Les plans génériques que l’on trouve en PDF doivent être validés par un ingénieur structure avant tout commencement de travaux.
Que chercher dans un guide PDF sur l’ossature bois pour bien débuter ?
Tous les supports PDF ne se valent pas. Certains documents se contentent de généralités et de photos de maisons finies. D’autres, plus techniques, proposent des plans de calepinage, des tableaux de charges et des détails d’assemblage. Pour un débutant, le plus simple est de rechercher un support qui suit la norme NF DTU 31.2 « Construction de maisons et bâtiments à ossature en bois ». Ce texte de référence, remis à jour en 2019, définit les règles de conception, les sections minimales et les conditions de mise en œuvre. Un bon guide PDF s’en inspire et la vulgarise.
Les guides professionnels publiés par les organismes techniques comme cecobois ou les fiches pratiques des fabricants de connecteurs contiennent souvent des tableaux très utiles. Par exemple, pour un montant d’ossature en bois résineux, la section minimale est généralement de 145 x 45 mm pour un entraxe de 600 mm en zone de neige modérée. Ces données varient selon la région, le nombre de niveaux et la pente de toiture. Un tableau récapitulatif des charges admissibles est plus fiable qu’une formule approximative.
L’ouvrage « L’ossature bois, mode d’emploi » de Jean-Louis Valentin, publié chez Eyrolles, reste une base solide pour qui veut comprendre la construction bois. Sa démarche consiste à décrire chaque étape, de la fondation à la toiture, avec des schémas de mise en œuvre. C’est une lecture préalable utile avant de télécharger un plan PDF, car elle explique les principes constructifs dans le détail. On y apprend par exemple que la pose d’une lame d’air est souvent nécessaire pour la ventilation de la façade, surtout dans les régions humides.
Les points clés d’un plan de montage d’ossature
Un plan PDF exploitable doit indiquer au moins les éléments suivants : le type d’assemblage des cadres, le sens de pose des lisses basses et hautes, les dimensions des échantignoles pour la fixation des solives, et l’emplacement exact des entretoises de maintien. Chaque détail compte. Une lisse basse mal ancrée peut compromettre la stabilité de l’ensemble. Les connecteurs métalliques, les tiges filetées et les vis autoforeuses doivent être identifiés sur le plan pour éviter les improvisations sur le chantier.
Il ne faut pas hésiter à comparer plusieurs sources. La fiche technique d’un bureau d’étude ne présente pas les mêmes priorités qu’un document de professionnel. Les fabricants de panneaux de contreventement publient aussi des guides de pose qui complètent le DTU. La superposition de ces documents permet de se forger une vue d’ensemble. Quand une information diffère entre une source et une autre, il est prudent de vérifier la date de publication et de privilégier la version la plus récente, car les normes évoluent.
La majorité des guides pour débutants recommandent de partir d’un plan type fourni par un fabricant de maisons bois. Ces plans génériques, souvent téléchargeables gratuitement, évitent de concevoir soi-même les assemblages complexes. Leur intérêt est de proposer des solutions déjà éprouvées. Leur limite est qu’ils ne tiennent pas compte des particularités du terrain, de l’orientation ni des règles d’urbanisme locales. Un plan générique doit donc être adapté par un professionnel, pas appliqué tel quel.
Quels matériaux choisir pour une ossature bois durable ?

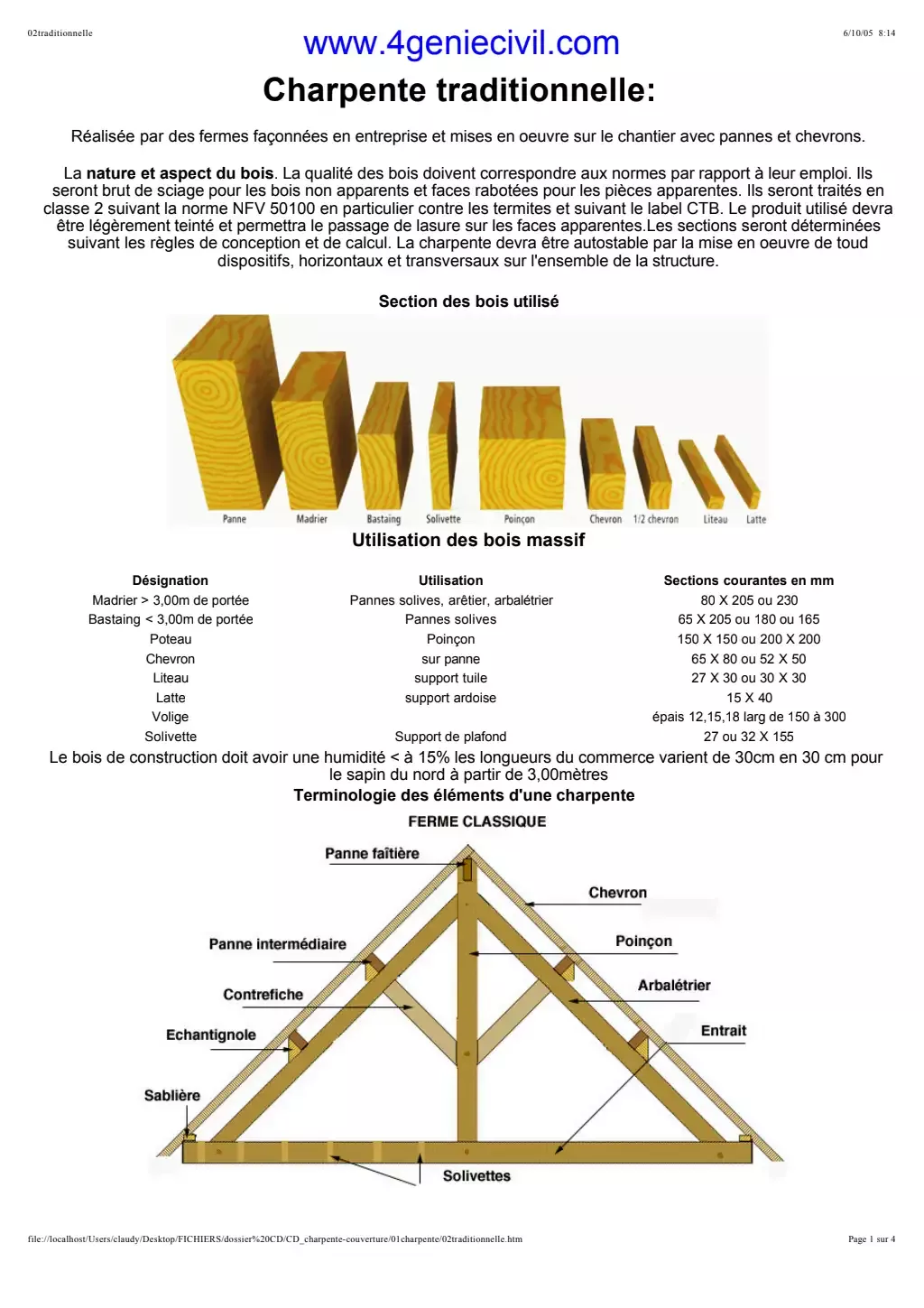

Le choix du bois est une décision centrale. Le sapin Douglas est un excellent candidat pour les montants d’ossature grâce à sa résistance mécanique et sa durabilité naturelle. Les chantiers réalisés dans le Sud utilisent souvent du Douglas local, disponible en sections 145 x 45 mm ou 175 x 45 mm. L’épicéa, plus économique, convient pour les murs intérieurs non exposés à l’humidité. Le pin sylvestre présente une bonne résistance mais nécessite un traitement préventif dans les zones exposées aux termites, fréquentes en région méditerranéenne.
Le taux d’humidité du bois lors de la mise en œuvre doit être contrôlé. La norme DTU 31.2 prévoit une classe de service 2 pour les éléments abrités, ce qui correspond à un taux moyen de 18 % maximum. Sur le terrain, une mesure à l’humidimètre prend cinq minutes et évite des désordres graves. Un bois trop humide provoque des déformations au séchage, des fissures aux extrémités et un desserrement des assemblages. Un bois trop sec peut aussi travailler après la pose, mais les désordres sont moins fréquents.
Pour la structure poteaux-poutres, le bois lamellé-collé offre des portées plus importantes et une meilleure stabilité dimensionnelle. Cette technique est indiquée pour les bâtiments de grande envergure, les halls ou les extensions avec de larges baies vitrées. Le coût au mètre cube est plus élevé que celui du bois massif, mais le gain de temps sur les assemblages peut compenser. Le lamellé-collé en Douglas ou en épicéa est disponible dans des sections qui peuvent atteindre 600 mm de hauteur.
| Essence de bois | Usage adapté | Classe d’emploi | Coût indicatif (€/m3) |
|---|---|---|---|
| Sapin Douglas | Montants d’ossature, poutres exposées | 3 | 450 à 650 |
| Épicéa | Ossatures intérieures, cloisonnements | 2 | 320 à 500 |
| Pin sylvestre | Structure secondaire, aménagements | 3 avec traitement | 380 à 550 |
| Lamellé-collé | Poteaux-poutres, grandes portées | 3 | 650 à 900 |
Les contreplaqués de type CTBX utilisés pour le contreventement des murs doivent être choisis selon leur exposition à l’humidité. Un panneau non certifié se délamine rapidement. Les guides PDF indiquent généralement la classe de panneau requise pour chaque situation. La pose des panneaux se fait en quinconce, avec un jeu de 2 à 3 mm entre les plaques pour permettre la dilatation. La fixation est réalisée avec des pointes annelées ou des vis à bois inoxydables dans les régions côtières.
Il existe des cas où l’ossature bois ne convient pas ou doit être fortement adaptée. Les locaux immergés, les sous-sols non ventilés ou les pièces avec une humidité permanente dépassent les limites de la technique. La construction ossature bois avec un vide sanitaire ventilé reste possible, mais à condition de protéger les bois de contact avec des produits adaptés. Un guide sérieux mentionne ces contre-indications, car une structure bois saine repose sur une bonne gestion de la vapeur d’eau.

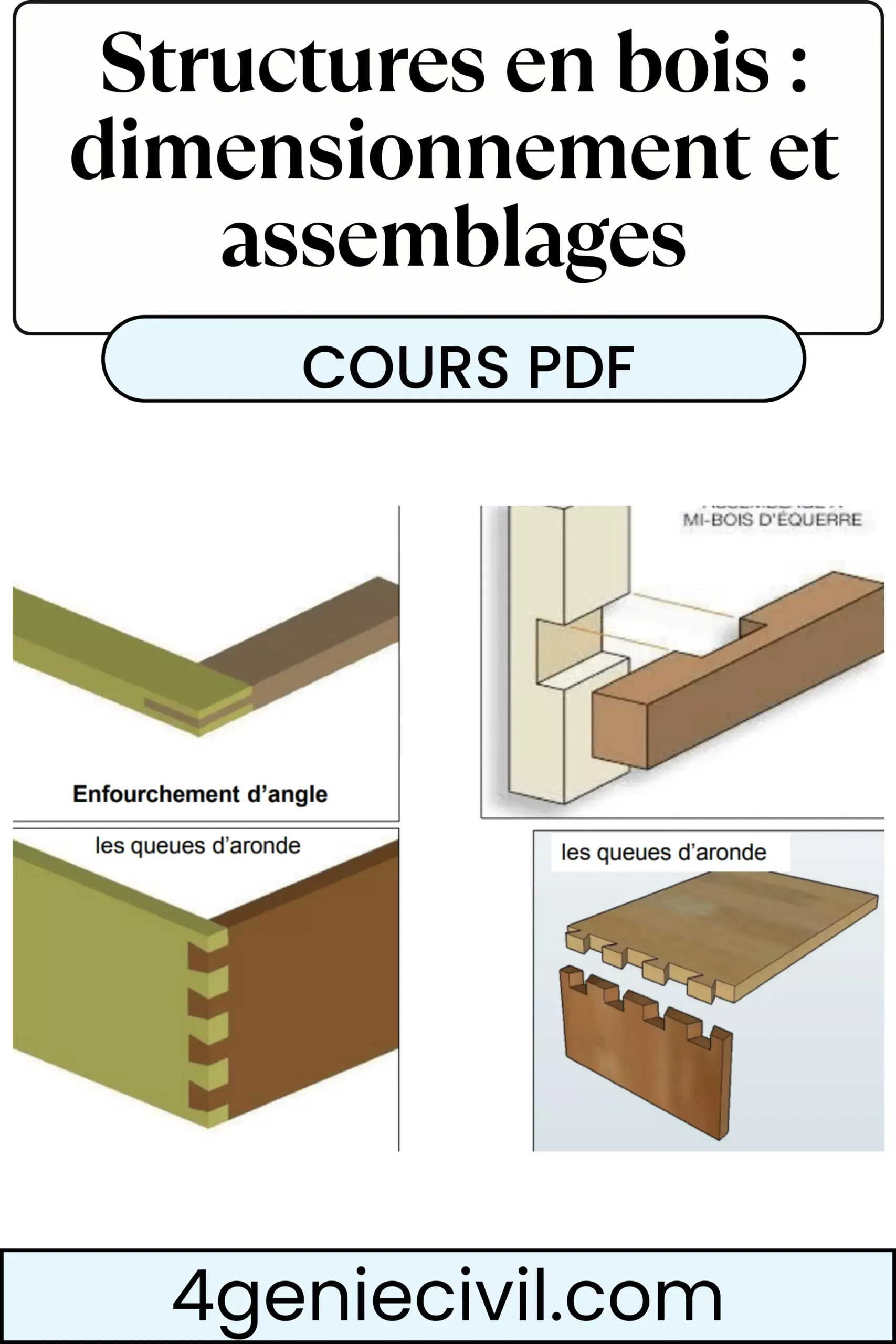

Techniques d’assemblage et ordre de montage pour réussir son ossature
Assembler des cadres en bois exige de la précision et une suite logique d’opérations. La méthode la plus répandue est la plate-forme : on fabrique les murs à plat, avec les montants, les lisses et les panneaux de contreventement, puis on les redresse avec des étais. Cette méthode limite les travaux en hauteur et améliore la qualité des assemblages. Pour un mur de 6 mètres de long, il faut prévoir deux personnes minimum et quatre verrous de levage pour éviter les basculements.
Avant le levage, la lisse basse est fixée sur la dalle avec des tiges filetées scellées dans le béton. L’entraxe des fixations est généralement de 2 mètres maximum. Les montants sont ensuite positionnés à l’entraxe défini sur le plan, souvent 400 ou 600 mm. Cette distance impacte directement la capacité d’isolation. Un entraxe de 600 mm permet de glisser des panneaux isolants sans découpe excessive, mais il faut vérifier la capacité du voile de contreventement à reprendre les efforts horizontaux.
L’ordre des opérations de montage suit toujours la même logique :
- Vérifier l’implantation des réservations et les cotes d’axe sur la dalle.
- Poser la lisse basse avec un joint d’étanchéité sur le béton
- Dresser les montants et les bloquer provisoirement avec des étais.
- Fixer les lisses hautes et les entretoises de maintien.
- Pose des panneaux de contreventement avec un jeu périphérique.
- Contrôler l’aplomb des murs au niveau à bulle et ajuster avec des coins.
- Installer les planchers provisoires ou définitifs avant le deuxième niveau.
Un chantier dans le Var, suivi au printemps dernier, a mis en évidence une erreur fréquente chez les débutants : l’oubli des entretoises horizontales entre les montants. Ces pièces de bois, posées à mi-hauteur, empêchent le flambement des montants sous charge et maintiennent l’espacement constant. Sans elles, les murs se déforment sous l’effet des charges de toiture. Le levage du premier mur a montré un léger cintrage, détecté à temps. Après la pose de toutes les entretoises, aucun problème n’est apparu. Ce retour d’expérience illustre la nécessité de ne jamais sauter une étape du plan.
Technique ossature bois : Comparateur
Ossature plate-forme vs Poteaux-poutres
| Critère | Ossature plate-forme | Poteaux-poutres |
|---|
La technique de préfabrication en atelier gagne du terrain. Les panneaux d’ossature sont assemblés sur une table de montage avec des gabarits, livrés sur chantier et levés à la grue. Une maison de 120 m² comporte généralement une quinzaine de panneaux muraux, qui se montent en deux à trois jours. En comparaison, un montage sur chantier à partir de pièces en vrac demande de quatre à six semaines. Le gain de temps se ressent sur la durée totale du projet, mais exige de pouvoir faire manœuvrer une grue ou un camion-grue.
Pour les débutants qui préfèrent le montage traditionnel, une bonne astuce consiste à fabriquer d’abord un mur témoin de un mètre de large. Ce banc d’essai permet de valider les techniques d’assemblage, les réglages d’outils et le positionnement des fixations avant de s’attaquer aux murs entiers. Un guide PDF avec des photos de montage facilite cette prise en main et évite beaucoup d’erreurs.
Isolation thermique et étanchéité à l’air : les pièges à éviter
La performance énergétique d’une maison à ossature bois dépend autant de l’isolation que de l’étanchéité à l’air. Une structure en bois bien montée offre déjà une excellente base, car les montants créent des caissons dans lesquels on place de la laine de bois, de la ouate de cellulose ou de la laine de verre. L’isolation thermique s’insère entre les montants, mais il reste le risque des ponts thermiques au niveau des lisses et des équerres métalliques. Pour les éviter, on ajoute une isolation continue à l’extérieur, sous forme de panneaux rigides.
Le pare-vapeur ou frein-vapeur est posé côté intérieur pour limiter la diffusion de la vapeur d’eau dans la paroi. Un défaut majeur dans la pose de cette membrane est la source de condensation à l’intérieur de l’ossature, pouvant entraîner la pourriture du bois. Chaque percement pour un boîtier électrique ou une gaine doit être rendu étanche avec des adhésifs spécifiques. La persistance de l’étanchéité à l’air se vérifie par un test d’infiltrométrie (test de la porte soufflante). Une fois correctement exécutée, elle garantit un renouvellement d’air contrôlé sans perte de chaleur.
La laine de bois est un excellent choix pour ceux qui veulent une construction durable. Elle offre une bonne inertie thermique, mais son coefficient de conductivité thermique est un peu moins performant que celui du polyuréthane. Elle doit donc être posée en épaisseur plus importante pour atteindre le niveau de résistance thermique attendu. Sur une ossature de 145 mm, on place généralement un panneau de laine de bois de 120 mm, complété par une isolation extérieure de 60 à 100 mm selon la zone climatique.
La ventilation des combles et la circulation de l’air derrière le bardage extérieur participent aussi à la santé de la structure bois. Un bardage en lames de bois doit obligatoirement être posé sur une ossature secondaire de type liteaux, créant une lame d’air ventilée. Cette configuration permet à l’humidité qui s’accumule derrière le bardage de s’évaporer. Dans le cas contraire, les lames se dégradent prématurément et la pluie peut pénétrer. Le DTU 31.2 impose ces règles, mais certains guides anciens ne les mentionnent pas assez.
Ce mois-ci, sur une toiture-terrasse en ossature bois dans le centre de Marseille, une inspection a relevé une étanchéité défectueuse à la jonction du panneau de contreventement et de la lisse haute. L’eau de pluie s’était infiltrée par un défaut de relevé d’étanchéité et avait imbibé le bois, provoquant un début de moisissure. Heureusement, l’erreur a été détectée avant que le panneau ne perde sa résistance. Une intervention rapide de séchage et le traitement des zones touchées ont évité le remplacement. Ce cas montre que les points singuliers doivent faire l’objet d’une attention renforcée.
Les bâtiments à ossature bois situés dans des zones très humides ou en bord de mer exigent des précautions particulières. Le bois doit être non-travaillant et traité, et les connecteurs métalliques doivent être en acier inoxydable. Toute pièce en acier galvanisé exposée à l’air marin finit par se corroder. Les guides PDF sur l’ossature bois destinés au littoral doivent intégrer ces exigences dès la phase de conception.
FAQ autour de la technique ossature bois PDF
Les questions pratiques reviennent souvent sur les forums et les chantiers. Voici les réponses aux interrogations les plus fréquentes des débutants.
Quelle est la différence entre un guide PDF gratuit et un guide payant sur l’ossature bois ?
Un guide gratuit donne les grands principes et des plans simplifiés. Un guide payant apporte des tableaux de charges, des coupes techniques précises et des mises à jour normatives. Pour un premier projet, un guide gratuit peut suffire pour dégrossir, mais le coût d’un document professionnel se justifie si l’on veut éviter les erreurs de dimensionnement.
Quelle épaisseur d’isolation prévoir dans une ossature de 145 mm ?
Pour une ossature en montants de 145 mm, la laine de bois se pose en 120 mm dans l’épaisseur des murs. On ajoute ensuite 60 à 100 mm d’isolant en continu à l’extérieur pour couper les ponts thermiques. Cette combinaison permet d’atteindre une résistance thermique de 4 à 6 m².K/W selon les régions.
Peut-on construire une ossature bois soi-même sans l’aide d’un professionnel ?
C’est possible pour une petite structure, comme un abri de jardin ou un atelier. Pour une maison d’habitation, l’accompagnement d’un charpentier est recommandé pour la validation des plans et le contrôle des phases critiques. La plupart des guides PDF expliquent les bases, mais l’expérience de terrain reste indispensable pour gérer les imprévus.
Quelle est la durée de vie moyenne d’une maison à ossature bois bien réalisée ?
Une structure en bois bien conçue, avec des bois correctement secs et des protections adaptées à l’humidité, dépasse largement cinquante ans. Des exemples en Suède et au Canada le confirment. L’entretien régulier du bardage et des gouttières est la condition principale de cette longévité.
