Le contreventement d’une section ossature bois ne se discute pas : sans lui, la structure se transforme en parallélogramme sous l’effet du vent et finit par se fissurer, voire s’effondrer. Les maisons à ossature bois résistent aux poussées latérales grâce à des écharpes en diagonale, des croix de Saint-André ou des panneaux de voile fixés sur les cadres. Ces systèmes redirigent les forces horizontales vers le sol et conservent les angles droits. Le choix d’une technique dépend du climat, de la taille des ouvertures et du budget. Le DTU 31.2 fixe des règles strictes de fixation : pénétration de 35 mm minimum, entraxe de 150 mm sur le pourtour et de 300 mm sur l’ossature. Une erreur de mise en œuvre rend la meilleure ossature fragile. Ce guide passe en revue les méthodes éprouvées, les pièges à éviter et les critères de sélection des panneaux, avec des retours de chantier en région PACA.
Pourquoi une ossature bois tient debout grâce au contreventement
Une ossature bois est un cadre vide : des montants verticaux, des lisses horizontales, des angles droits. Ce squelette porte très bien les charges verticales de la toiture et des étages. Dès que le vent pousse sur un pignon, le cadre se déforme. Le rectangle devient un parallélogramme. Les assemblages travaillent alors dans des directions pour lesquelles ils n’ont pas été conçus. Les pointes arrachent le bois, les vis se desserrent, la structure boite.
Le contreventement ossature bois apporte la rigidité qui manque. Il place un élément en diagonale d’un coin à l’autre du cadre. Cette diagonale transforme les efforts de poussée en traction et en compression le long de la pièce de bois. Le cadre ne bouge plus. La stabilité est retrouvée. Les charpentiers utilisent ce principe depuis des siècles, bien avant l’apparition des panneaux dérivés du bois. Sur une maison à Aix-en-Provence, le choix de panneaux de bois massif a permis de tenir une façade entièrement vitrée sans déformation.
La sécurité d’une construction durable ne repose pas seulement sur la section des poteaux. Elle dépend de la capacité des murs à encaisser les charges latérales. Un mur contreventé transmet l’effort du vent aux fondations par l’intermédiaire de la semelle basse. Sans ce chemin de charge, aucune structure bois ne peut prétendre à la solidité. C’est une règle que tout charpentier applique dès la conception.
Vent, séismes, charges latérales : ce que la structure encaisse
Les forces latérales qui s’exercent sur une charpente bois sont de deux types. D’abord le vent : en région PACA, les rafales de mistral dépassent fréquemment 120 km/h sur le littoral. Une toiture de 100 m² reçoit alors une poussée horizontale de plusieurs tonnes. Ensuite les séismes : les murs d’une ossature sont secoués d’avant en arrière par les ondes sismiques. Les déplacements horizontaux imposent aux assemblages de revenir dans leur position initiale. Un système de contreventement bien dimensionné absorbe ces chocs et évite la ruine.
Les charges latérales ne se limitent pas au vent et aux tremblements de terre. La butée des terres pour un mur de soutènement, la pression de l’eau dans un sous-sol, le freinage d’un véhicule sur un plancher de garage exercent aussi des efforts horizontaux. Le principe du contreventement reste le même : créer une voie de transmission vers les fondations. La rigidité de l’ensemble est obtenue par triangulation ou par voiles.
Les règles de calcul sont complexes. Elles prennent en compte la zone de neige, la zone de vent, le coefficient de terrain, la hauteur du bâtiment. Un bureau d’études spécialisé dans la structure bois fait ce travail correctement. Sur un chantier à Gap, une maison isolée à 1 100 m d’altitude a nécessité un contreventement plus dense que la même maison à Marseille, à cause du vent et des charges de neige. La technique retenue n’a pas été la même.
Écharpes et croix de Saint-André : les classiques toujours efficaces

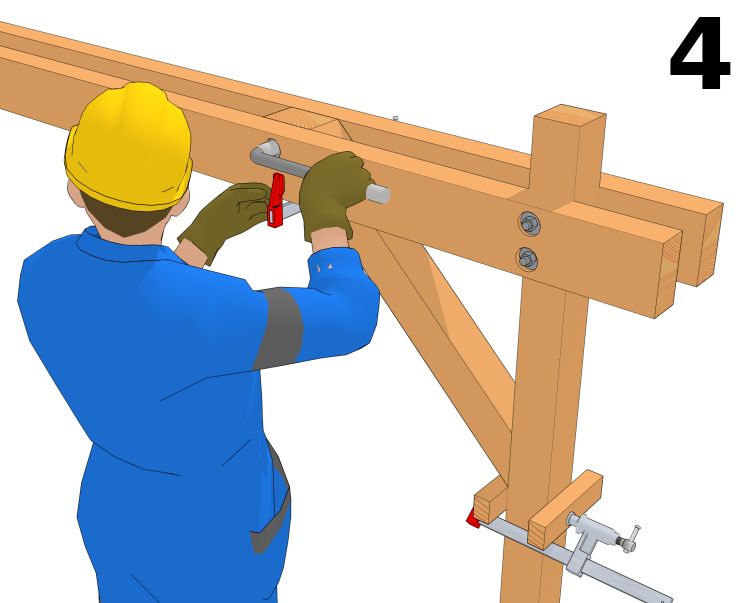

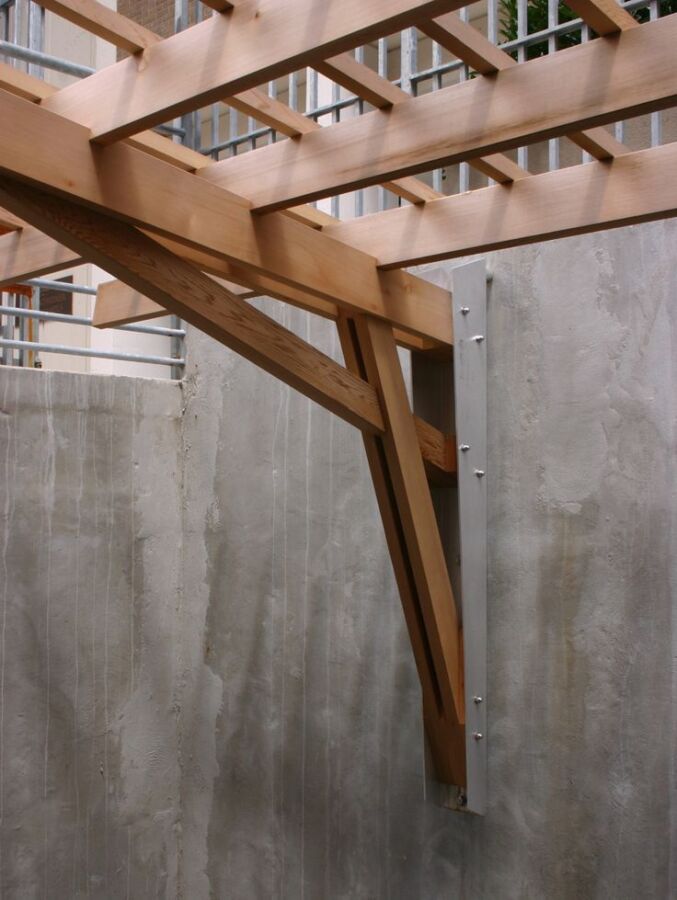

La technique la plus ancienne consiste à poser une écharpe en diagonale dans le cadre d’un mur. Cette pièce de bois massif ou de métal travaille alternativement en traction et en compression. Elle bloque la déformation en parallélogramme. C’est simple, peu coûteux, et facile à poser sur une ossature existante. L’inconvénient réside dans la gêne occasionnée pour les ouvertures. Une écharpe qui coupe une baie oblige à renforcer la tête de fenêtre par un linteau plus imposant. Le calepinage doit être préparé avant le levage des murs.

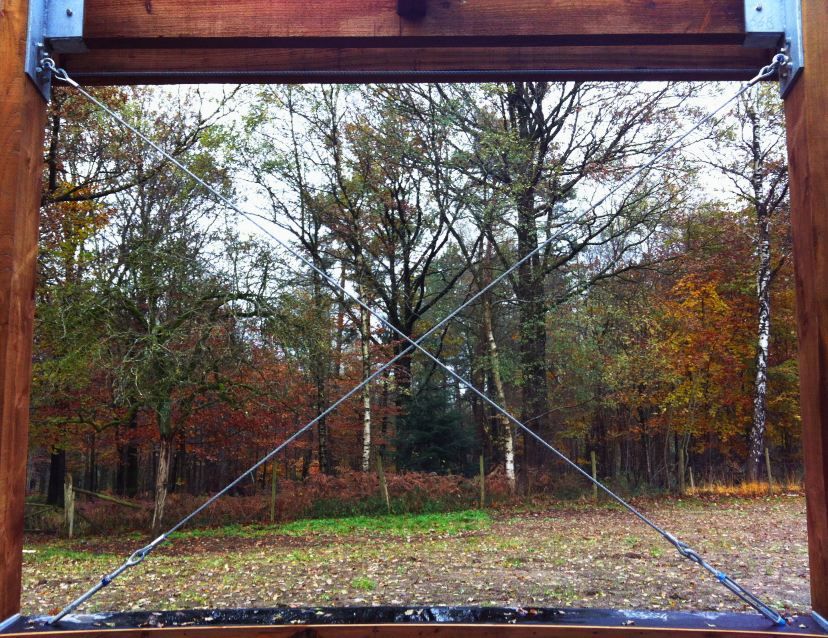

La croix de Saint-André, en forme de X, double le système : un élément travaille en compression pendant que l’autre travaille en traction. Les charges latérales sont réparties sur deux pièces, donc l’effort est partagé. Ce dispositif se voit encore sur les granges et les ateliers de charpente bois. Il a fait ses preuves sur des bâtiments centenaires. Mais il reste encombrant. Les fenêtres et les portes exigent des coupes biaises et des fixations d’étanchéité soignées. La mise en œuvre est plus longue que la pose d’un panneau.
Les professionnels remplacent souvent ces techniques par des panneaux de fibres de bois, qui offrent en plus une isolation thermique. L’écharpe n’a pas disparu dans les réhabilitations. Elle permet de rigidifier un mur sans déposer le bardage intérieur. Sur une maison de village à Cassis, une écharpe en chêne a été ajoutée dans une cage d’escalier pour reprendre des efforts de vent violents sans toucher à la façade en pierre. Ce choix discret a préservé le caractère ancien du bâti.
| Technique | Reprise des charges | Impact sur les ouvertures | Coût relatif |
|---|---|---|---|
| Écharpe diagonale | Traction et compression | Limitées, linteaux renforcés | € |
| Croix de Saint-André | Traction et compression réparties | Fortes contraintes | €€ |
| Portique | Horizontales et verticales | Très grandes possibles | €€€ |
| Panneau OSB | Voile travaillant | Libres avec cadres renforcés | € |

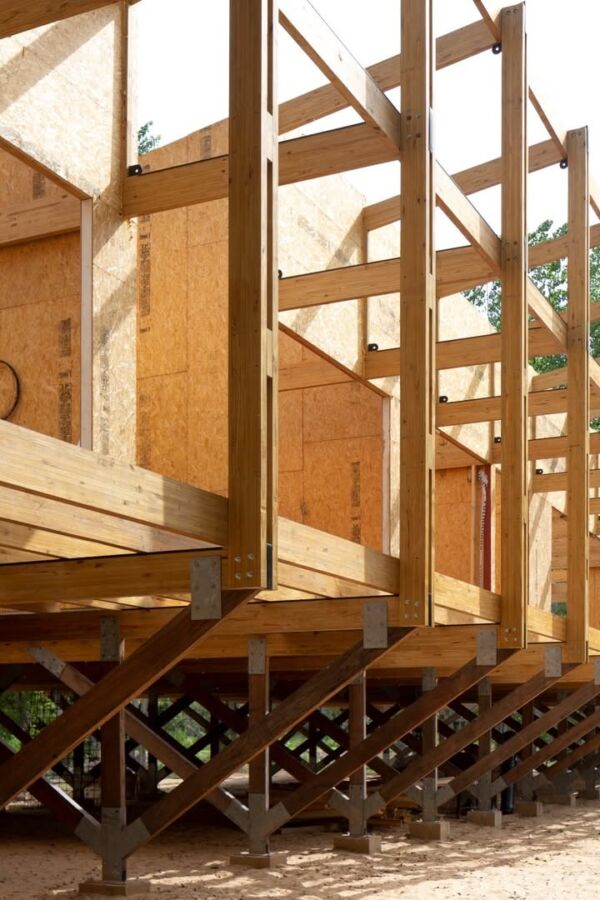

Panneaux OSB, lamibois, contreplaqué : le règne du voile travaillant

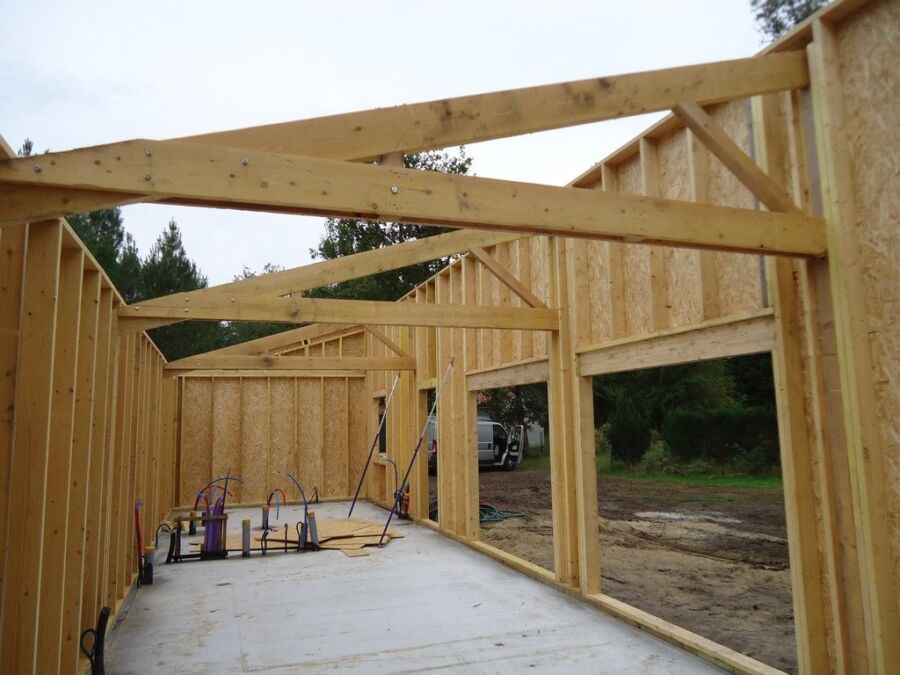

Les panneaux à base de bois sont devenus la solution standard pour contreventer une ossature. L’OSB de type 3 ou 4, les panneaux de particules P5 C-TBH, le contreplaqué et le lamibois se clouent, se vissent ou s’agrafent directement sur la face des montants. Le panneau joue le rôle de voile : il reprend les efforts de cisaillement dans son plan et les transmet aux montants. La structure entière devient un caisson rigide.
Le lamibois Kerto-Q donne d’excellents résultats pour les murs de grande hauteur. Sa fabrication en lamelles aboutées permet de grandes dimensions sans joint. Sur une maison contemporaine à Aix-en-Provence, des voiles de lamibois de 15 mm ont été utilisés pour une façade de 7 mètres de haut sans raidisseur intermédiaire. Le gain de temps sur le chantier a été significatif par rapport à un contreventement par écharpes.

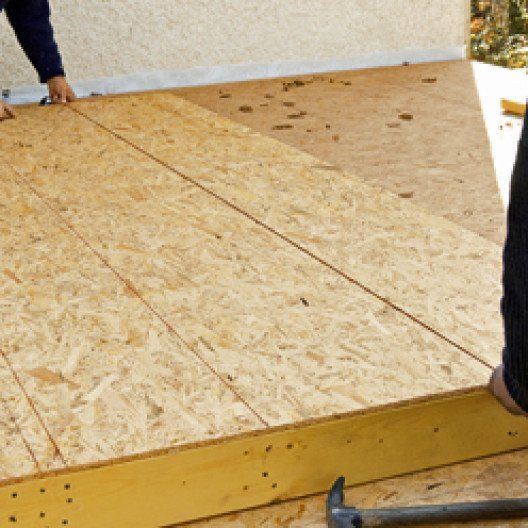

L’OSB/3 reste le plus employé pour les maisons individuelles. Son rapport prix/résistance est imbattable. Il faut vérifier la classe d’humidité : en zone côtière, un OSB/4 ou un contreplaqué marin évite les gonflements en bord de panneau. La pose exige des panneaux calés avec un jeu de 2 à 3 mm entre eux pour permettre la dilatation. Les lés verticaux doivent tomber sur un montant. Toutes les rives sont fixées avec des pointes torsadées ou des vis annelées.
Panneaux composites : quand l’humidité et le feu imposent leur loi
Les panneaux composites répondent à des contraintes particulières. Ils résistent à l’humidité, au feu, aux champignons et aux insectes. Les plaques de gypse et cellulose sont écologiques et offrent une isolation thermique correcte. Les plaques de bois et ciment ne pourrissent pas et tiennent bien le feu. Les plaques de fibre de verre et ciment apportent une robustesse élevée. On les choisit pour les locaux humides, les bâtiments agricoles, les garages ou les façades exposées aux embruns.
Voici les familles disponibles sur le marché :
- Les plaques de ciment et particules de bois
- Les plaques de gypse et cellulose
- Les plaques de ciment armé et fibre de verre
- Les plaques composites à base d’aluminium
- Les plaques composites à base de polystyrène
- Les plaques composites à base de fibre minérale
Chaque produit a sa propre compatibilité avec le DTU 31.2. Les fixations diffèrent : vis autoforeuses, clous spéciaux, agrafes inox. Il ne faut jamais utiliser de vis en acier galvanisé en bord de mer. L’humidité saline corrode le zinc en quelques années. Sur un chantier à Cassis, des vis inox A4 ont été imposées pour les plaques de ciment et fibre de verre, malgré un coût supérieur. Le client a accepté parce que le bardage extérieur ne devait être déposé sous aucun prétexte avant vingt ans.
DTU 31.2 et règles de fixation : ne pas improviser
Le DTU 31.2 « Maisons et bâtiments à ossature en bois » fixe les règles de l’art. Pour les panneaux de contreventement, la pénétration des fixations dans l’ossature doit être d’au moins 35 mm. L’écart maximal entre deux pointes ou vis est de 150 mm sur le pourtour et de 300 mm sur les montants intermédiaires. Ces valeurs ne sont pas des suggestions. Un voile mal fixé se décolle sous l’effort et perd toute capacité de rigidité.
Le nombre de fixations se calcule en fonction de la surface du panneau et des zones de vent. Les angles des panneaux demandent des renforts : des pointes plus rapprochées, parfois des connecteurs métalliques. Les supports de fixation doivent être en bois massif ou en lamellé-collé d’épaisseur suffisante. Une agrafe de 10 mm de large dans un montant de 45 mm n’offre pas la même tenue qu’une vis de 5 mm.
Calculateur de fixations pour contreventement ossature bois
Estimation du nombre minimal de fixations selon le DTU 31.2.
Référence : DTU 31.2 – Règles de pose des panneaux de contreventement. Les valeurs fournies sont indicatives et à adapter selon votre projet.
Le préfabriqué en usine simplifie le contrôle : les panneaux sont posés sur table, avec des gabarits de perçage et des cloueuses automatiques. La qualité est plus constante que sur site. Le Baromètre hors-site montre une progression de ces méthodes depuis quelques années. Les murs arrivent sur chantier avec le contreventement déjà en place, ce qui réduit les erreurs de fixation. Le charpentier doit quand même vérifier la conformité des entraxes et le type de pointes employé.
Bardage, préfabriqué et contreventement : les interactions à connaître
Le bardage extérieur joue souvent un rôle de protection du voile. Il ne remplace jamais le contreventement structurel. Une lame de bardage en douglas clouée sur des tasseaux ne reprend aucun effort latéral. En revanche, un bardage à claire-voie laisse circuler l’air derrière les panneaux, ce qui évite l’accumulation d’humidité. Le pare-pluie posé sur la face extérieure doit laisser passer la vapeur d’eau vers l’extérieur. Une construction durable exige que le panneau de contreventement reste sec.
La préfabrication des murs ossature bois intègre souvent le bardage directement en usine. Les panneaux de grande dimension sont difficiles à manipuler : il faut des grues et des équipes habituées. Le gain de temps sur le chantier est réel, mais la coordination entre le charpentier et les autres corps d’état doit être minutieuse. Les réservations pour les fenêtres sont découpées à l’usine ; l’emplacement des voiles de contreventement doit être respecté à la lettre. On ne recoupe pas un panneau porteur pour passer une gaine électrique.
Sur un chantier à Manosque, un voile OSB a été partiellement découpé par une entreprise d’électricité pour installer une boîte de dérivation. Le mur a perdu sa rigidité au droit de la coupe. Il a fallu reprendre le voile complet avec une pièce de renfort en lamibois boulonnée de chaque côté. Cette reprise a coûté plus cher que la pose initiale du panneau et a retardé le planning. La leçon est simple : le contreventement est un élément structurel, pas un support de fixation.
Les erreurs qui mettent en péril la stabilité d’une structure bois
La première erreur consiste à choisir un panneau trop mince pour la surface du mur. Un OSB de 8 mm ne convient pas à un pignon de 3 mètres de haut exposé au vent. Les fabricants publient des tableaux de résistance en fonction de l’épaisseur et de l’entraxe des montants. Ignorer ces données conduit à des déformations visibles dès les premières tempêtes. Sur une maison à Istres, des fissures sont apparues dans les cloisons intérieures six mois après la livraison. La cause : des panneaux de 10 mm utilisés pour un mur de 6 mètres de long sans joint de fractionnement.
La deuxième erreur touche les fixations. Des pointes lisses trop courtes ne pénètrent pas assez dans l’ossature. La tête du panneau se soulève sous l’effort de cisaillement. Les vis à bois standards se cisaillent facilement. Le DTU 31.2 recommande des pointes annelées, des vis spéciales pour panneaux ou des agrafes conformes. En bord de mer, la corrosion guette : les fixations galvanisées sont remplacées par de l’inox A2 ou A4. Sur un chantier à Cassis, une façade exposée aux embruns a vu ses pointes noircir en moins de trois ans.
La troisième erreur est le calepinage des ouvertures. Une baie vitrée qui occupe 60 % de la façade laisse peu de surface pour le voile. Les trumeaux de chaque côté doivent être suffisamment larges et contreventés par des panneaux spécifiques. Les angles du bâtiment doivent recevoir des panneaux d’au moins 60 cm de large. Si la composition architecturale impose des refends interrompus, le charpentier doit passer sur un portique ou une poutre au droit de l’étage. Le bureau d’études doit valider chaque point.
Enfin, ne pas oublier les conditions de mise en œuvre. Un panneau stocké à plat sous la pluie gonfle et perd sa planéité. Les rives deviennent fragiles. La pose s’effectue avec un jeu de 2 à 3 mm entre panneaux, sinon le bois pousse et déforme la trame. Les joints sont calés sur un appui de 20 mm minimum. Les panneaux sont fixés en commençant par le centre, puis vers les rives, afin d’éviter les poches. La sécurité d’une construction durable se joue sur ces détails.
FAQ sur le contreventement des maisons ossature bois
Quel est le panneau de contreventement le plus utilisé pour une maison ossature bois ?
L’OSB de type 3 ou 4 reste le plus courant pour les murs courant. Les panneaux de particules P5 C-TBH sont également fréquents. En zone humide, on préfère le contreplaqué ou le lamibois. Le choix dépend de la charge latérale et de l’exposition.
Peut-on laisser des fenêtres sans panneau de contreventement au-dessus ?
On peut découper le panneau pour la fenêtre, mais il faut conserver des trumeaux contreventés de part et d’autre. Si la baie est très large, un portique en lamellé-collé ou une poutre de redressement reprend les efforts.
Quelle épaisseur de panneau OSB pour un mur de 2,5 mètres ?
Pour un entraxe de 600 mm, un OSB/3 de 12 mm suffit généralement. Les murs de 3 mètres ou plus demandent souvent du 15 ou 18 mm. Le DTU 31.2 et les avis techniques donnent les valeurs exactes.
Le bardage extérieur peut-il servir de contreventement ?
Non, sauf s’il est composé de panneaux structuraux spécifiques fixés selon le DTU 31.2. Un bardage en lames ne reprend aucun effort horizontal. Le contreventement est assuré par les panneaux ou les écharpes situés dans le plan de l’ossature.
