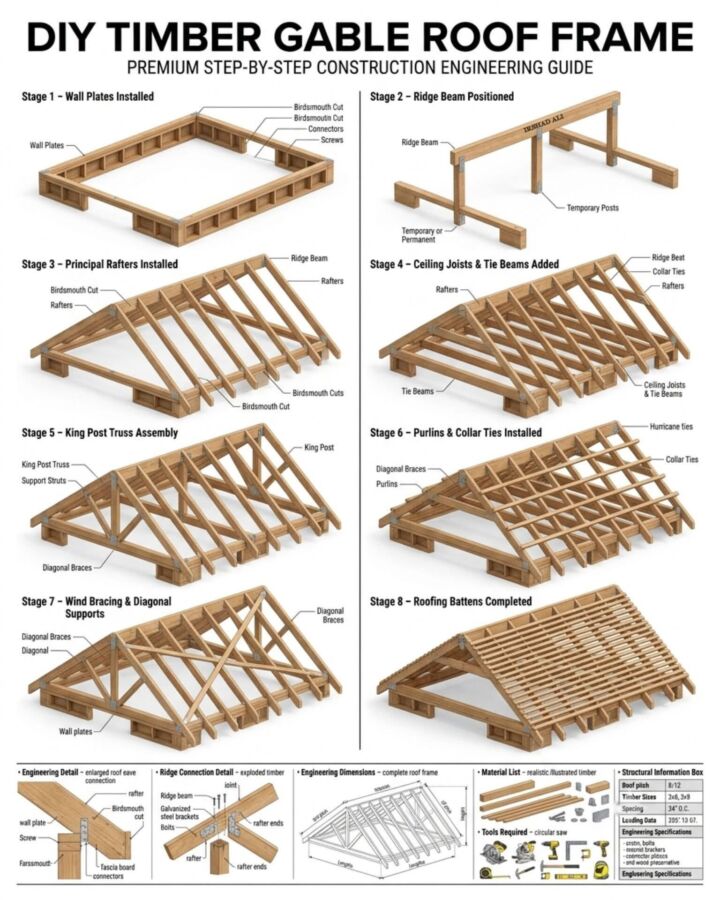

Les assemblages de charpente en bois ne s’improvisent pas. Derrière chaque tenon qui pénètre dans sa mortaise, derrière chaque boulon serré au couple exact, se cache une logique de transmission des efforts que vingt ans de chantiers en région PACA ont appris à respecter sans compromis. Des guides techniques comme celui publié par cecobois au Canada, ou les manuels professionnels répertoriant plus de 250 modèles d’assemblages utilisés en Europe, montrent à quel point ce domaine est structuré, documenté, et pourtant encore mal maîtrisé sur de nombreux chantiers. La réalité du terrain, c’est qu’un mauvais choix d’ferme charpente en bois peut ruiner une structure en quelques hivers, surtout dans les zones à fort ensoleillement où les variations d’humidité du bois sont particulièrement marquées. Ce guide pratique revient sur les techniques qui ont fait leurs preuves, les calculs à ne pas négliger, et les erreurs que l’on voit encore trop souvent.
Pourquoi les propriétés mécaniques du bois dictent le choix de l’assemblage
Le bois n’est pas un matériau homogène, et c’est précisément ce qui rend la calcul section charpente des assemblages de charpente si délicate. Sa structure anatomique, composée de fibres orientées selon l’axe de croissance de l’arbre, crée ce qu’on appelle l’anisotropie : le bois ne réagit pas de la même façon selon que l’effort s’exerce parallèlement ou perpendiculairement au fil.
La compression parallèle au fil, par exemple lors d’un poteau porteur, se comporte très différemment de la traction perpendiculaire au fil, qui est la situation la plus fragile. Sur un chantier à Manosque en 2023, des fermes en chêne avaient été conçues avec des assemblages soumis à de la traction perpendiculaire sans renfort métallique. Résultat : des fissures d’about visibles dès la première saison sèche. Le bois avait travaillé exactement là où on ne voulait pas qu’il travaille.
La résistance à l’enfoncement, qui conditionne la tenue des goujons, boulons et tire-fonds, varie aussi selon l’essence et la densité. Un bois d’ingénierie comme le lamellé-collé ou le bois de placages stratifiés (LVL) offre une résistance plus homogène qu’une pièce de chêne brut de sciage, dont les nœuds et les variations de densité peuvent réduire localement cette résistance de 30 à 40 %.
Les facteurs de modification entrent aussi en jeu : durée de chargement, classe de service, traitement du bois. Un assemblage boulonné calculé pour un bâtiment agricole couvert ne sera pas dimensionné de la même façon que pour une passerelle extérieure exposée aux intempéries. Négliger ces paramètres, c’est s’exposer à des désordres que même un bon entretien ne pourra pas corriger.
Ce qu’il faut retenir : avant de choisir un moyen d’assemblage, il faut identifier avec précision le type d’effort à reprendre, l’essence de bois utilisée et les conditions d’exposition de la structure. Tout le reste découle de ce diagnostic initial.
Les grands types d’assemblages mécaniques : boulons, tire-fonds, rivets et clous
Le choix du moyen d’assemblage mécanique conditionne à la fois la résistance de la jointure, sa facilité de mise en œuvre et son comportement dans le temps. Il existe plusieurs familles, chacune avec ses spécificités techniques.
Boulons et goujons dans les structures de charpente bois
Les boulons et goujons sont les connecteurs les plus courants dans les charpentes en gros bois d’œuvre. Ils travaillent en cisaillement latéral et leur résistance dépend du mode de rupture mobilisé. Le modèle européen distingue plusieurs modes de rupture ductile, ce qui est une bonne chose : un assemblage ductile tolère une certaine déformation avant la ruine, contrairement à une rupture fragile qui survient sans avertissement.
Le calcul de résistance passe par la vérification des distances minimales d’espacement, des distances aux bords et des distances d’about. Sur le projet de restructuration d’un hangar viticole à Châteauneuf-du-Pape, les boulons M16 avaient été positionnés trop près de l’about des poutres en sapin. L’espacement minimal n’était pas respecté, et deux assemblages ont dû être refaits entièrement avant réception. Un prépercé soigné et un plan d’assemblage précis auraient évité trois jours de travail supplémentaire.
Tire-fonds et vis dans les jointures de charpente
Les tire-fonds sont particulièrement adaptés pour les assemblages de pannes sur arbalétriers ou les fixations de sabots métalliques. Leur résistance en arrachement axial est intéressante, mais c’est surtout leur facilité de mise en place qui les rend populaires sur les chantiers de construction bois. Un prépercé au bon diamètre est indispensable pour ne pas faire éclater le bois.
Les vis à double filetage, apparues plus largement dans les pratiques françaises ces dix dernières années, offrent un bon compromis entre résistance et rapidité de pose. Les vis auto-taraudeuses, comme celles des systèmes Würth ou SFS, permettent des fixations en série sans prépercé dans les bois de densité moyenne. Attention toutefois : dans le chêne ou le châtaignier, le prépercé reste indispensable sous peine de fissures d’about.
Rivets et clous pour les charpentes bois légères
Les rivets présentent une rigidité élevée comparée aux disques de cisaillement, et leur séquence de positionnement influence directement leur résistance. Ils sont surtout utilisés dans les assemblages bois-acier pour des structures de grande portée.
Les clous, eux, restent les connecteurs les plus utilisés dans les charpentes industrielles à fermettes métalliques ou en bois de charpente composite. Un cloueur pneumatique permet des cadences de pose très élevées — une fixation en moins d’une seconde contre plusieurs secondes pour une vis — ce qui justifie leur usage massif dans les charpentes de maisons individuelles. Le clouage à la main, encore pratiqué pour certains assemblages délicats, garde sa pertinence dans les zones où l’accès est difficile.

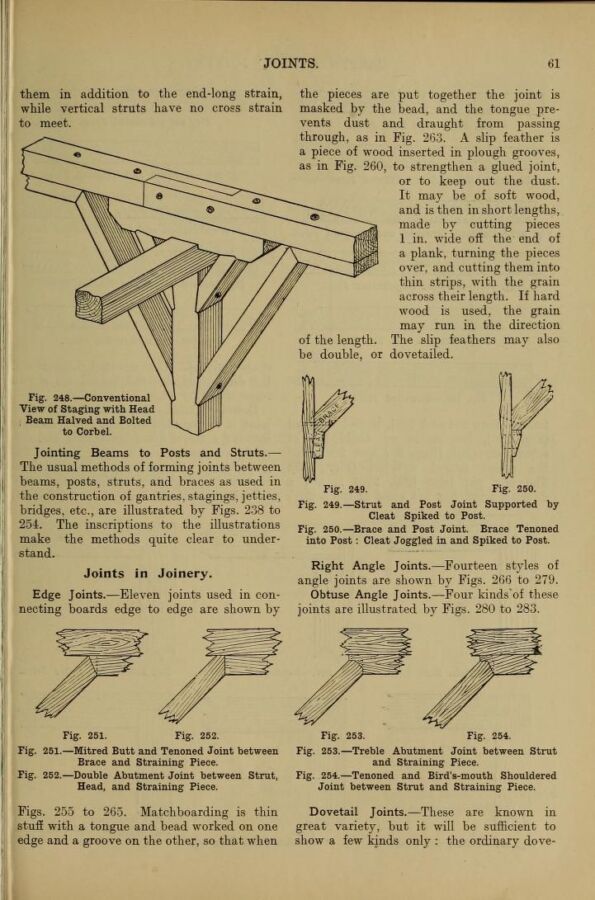

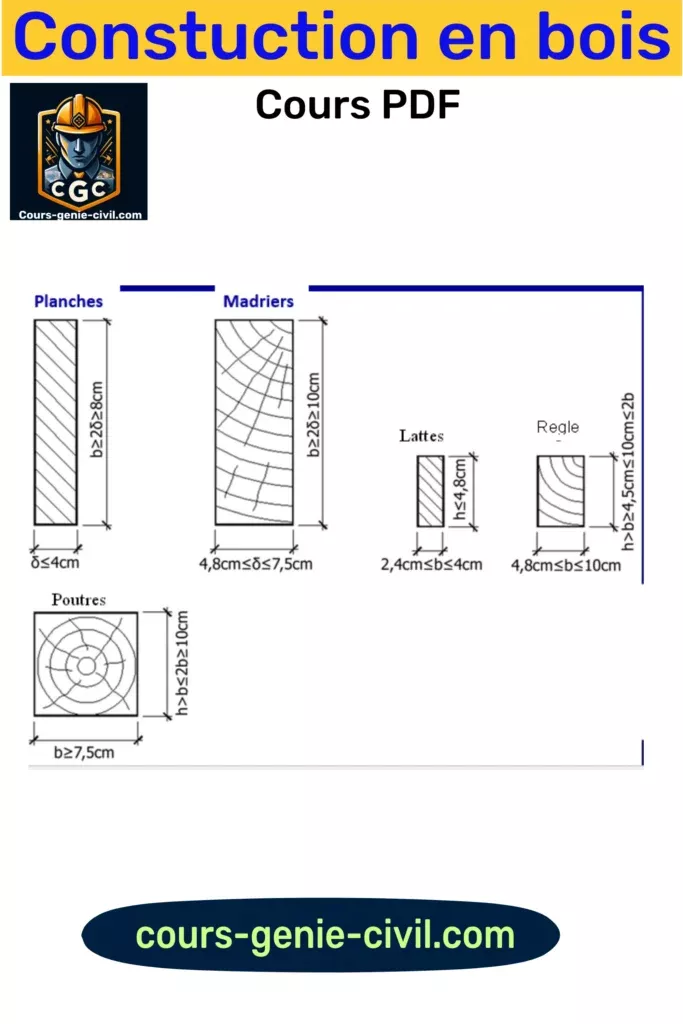

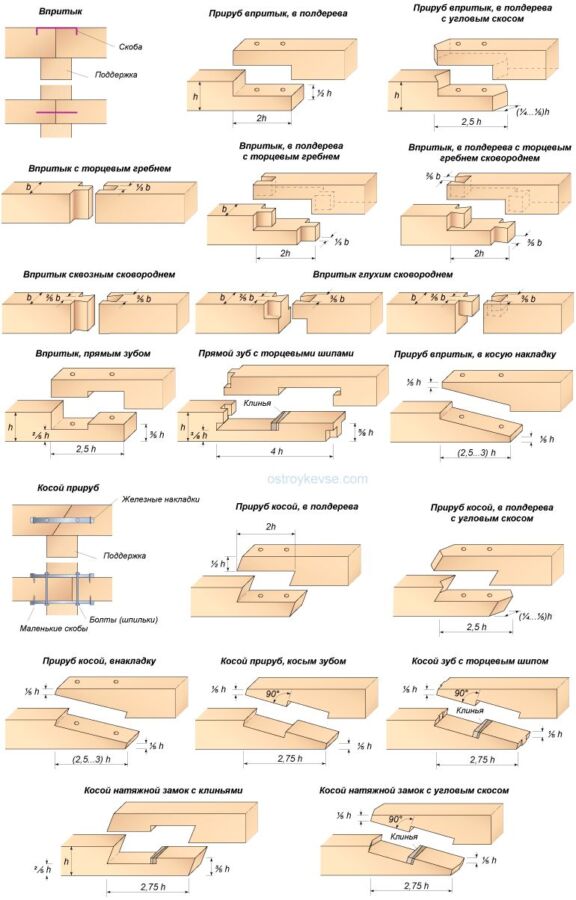

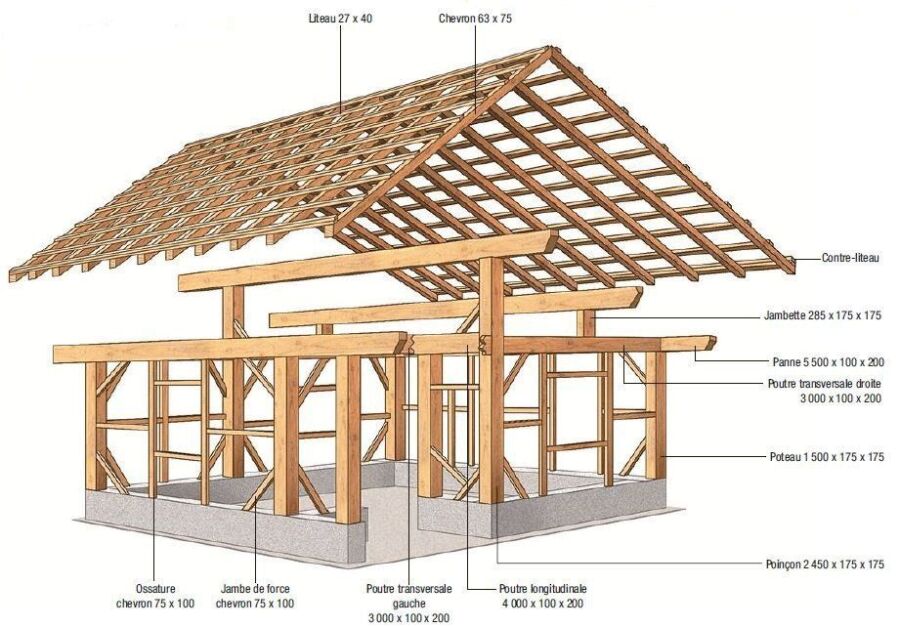

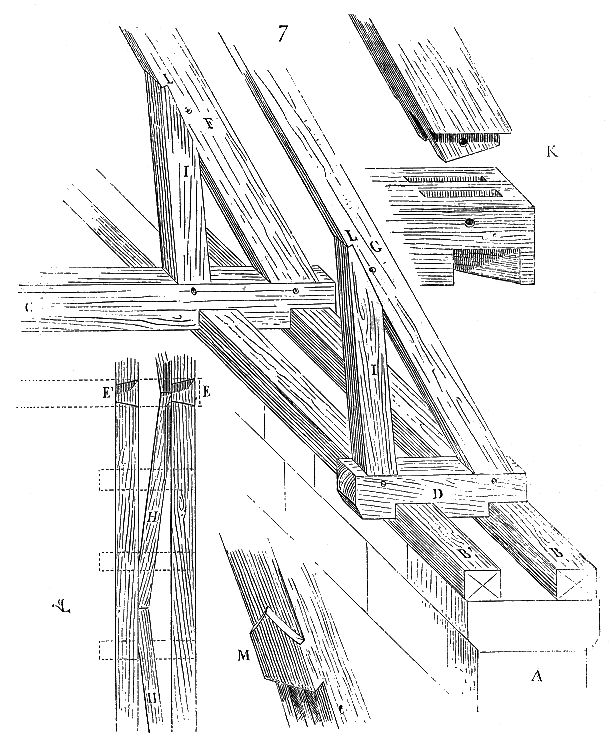

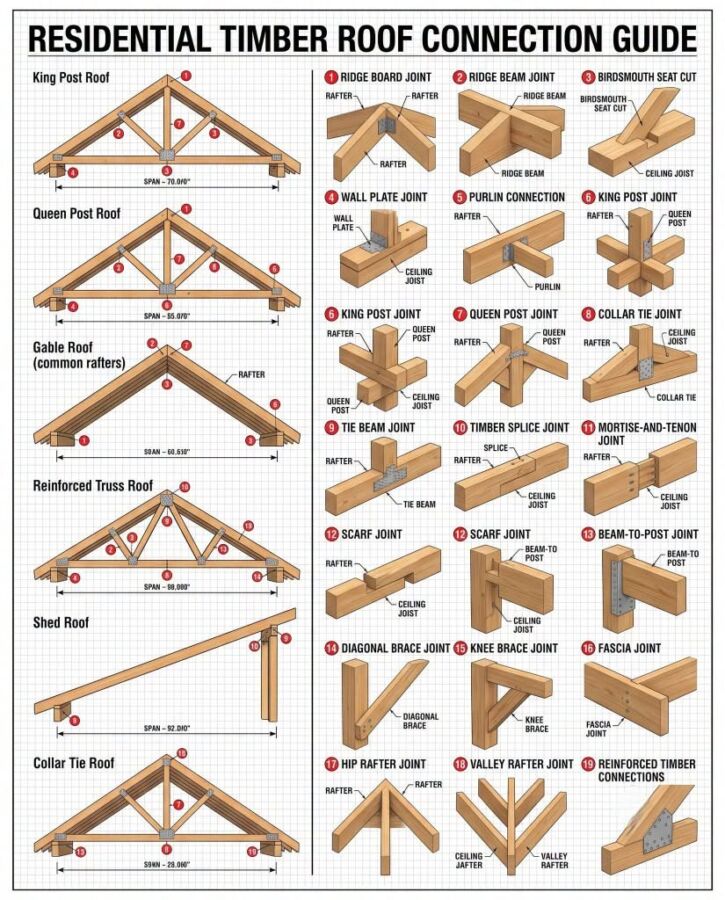

Les assemblages par contact : embrèvements et charpente traditionnelle
Les assemblages par contact, au premier rang desquels les embrèvements, sont le cœur de la charpente traditionnelle. Contrairement aux assemblages mécaniques qui font appel à des connecteurs externes, les embrèvements transmettent les efforts par appui direct entre les pièces de bois. C’est une technique millénaire, et pourtant encore très pertinente aujourd’hui.

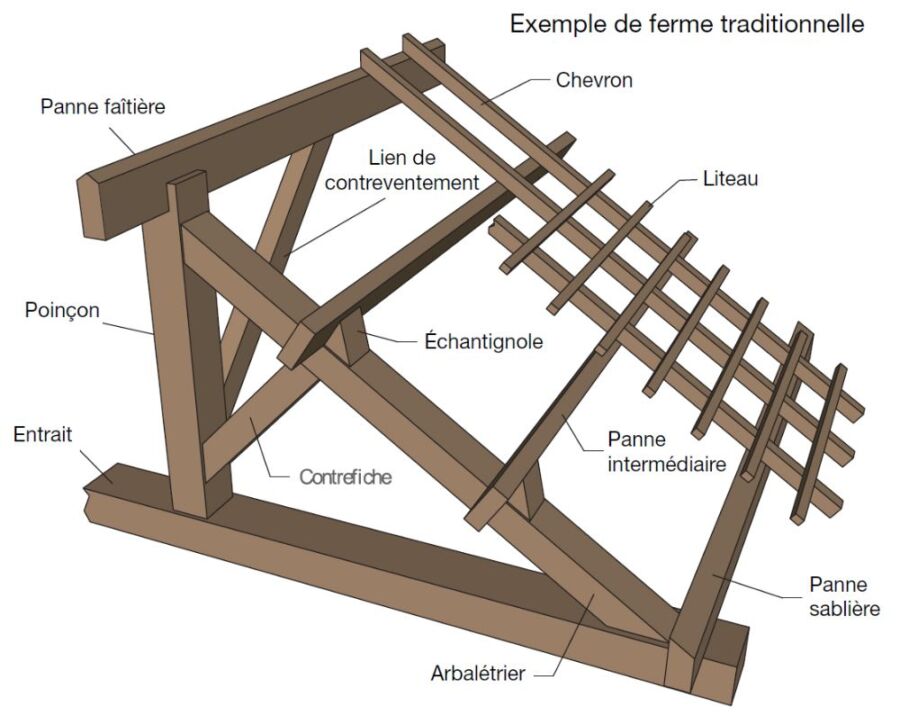

L’embrèvement simple est l’assemblage de base pour reprendre une charge de compression oblique dans une jambe de force ou un contrefiche. L’angle de coupe influence directement la longueur de bois résistant au cisaillement longitudinal. Une coupe à 45° maximise la composante verticale reprise, mais réduit la surface de contact. Sur les charpentes à forte pente comme celles des bastides provençales, un angle de 30° est souvent préférable pour équilibrer les efforts.
L’embrèvement arrière, lui, est plus complexe. Mal conçu, il génère de la traction perpendiculaire au fil dans la pièce d’appui — exactement ce que l’on veut éviter, comme expliqué dans la section précédente. Un embrèvement arrière correctement dimensionné doit reprendre la composante verticale de la charge par un épaulement suffisant, sans solliciter le bois en dehors de sa capacité résistante.
L’embrèvement double offre une résistance supérieure pour les assemblages très chargés. On le retrouve dans les charpentes de grandes portées, notamment sur les bâtiments agricoles ou les halles à structure apparente. Sur la rénovation d’une grange à Forcalquier, des embrèvements doubles en chêne massif ont permis de reprendre des charges de 18 kN sans aucun connecteur métallique visible — un choix esthétique fort, cohérent avec l’architecture locale.

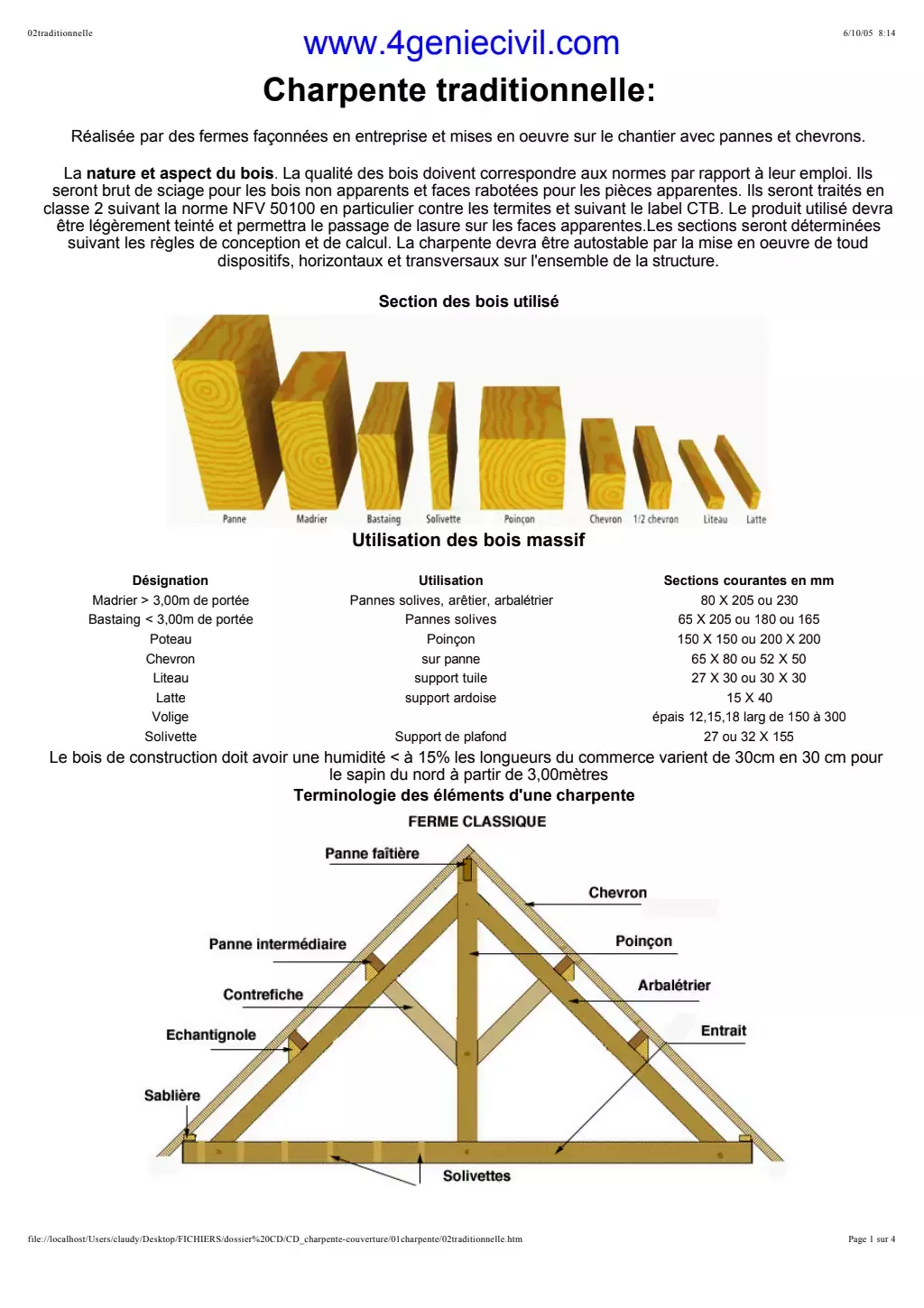

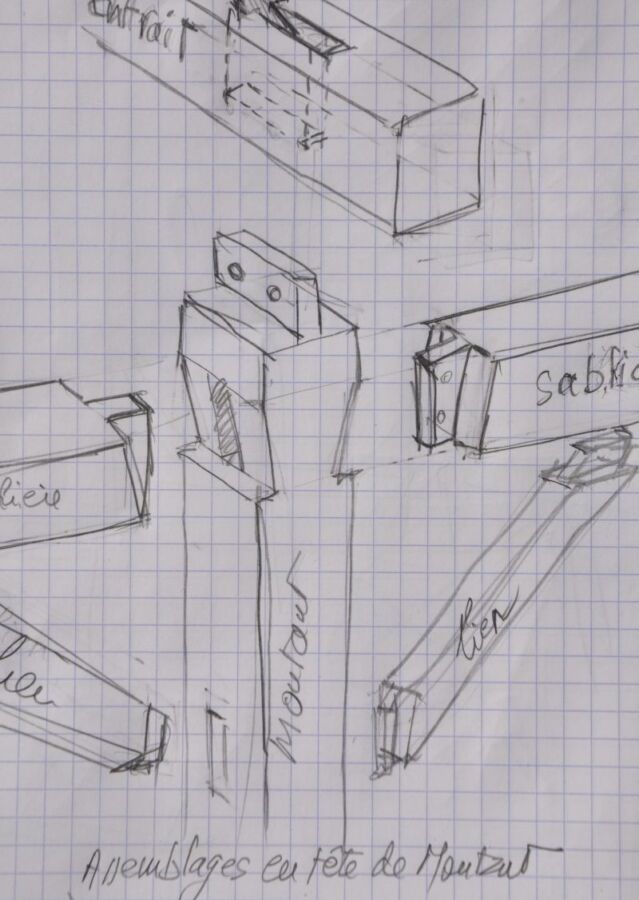

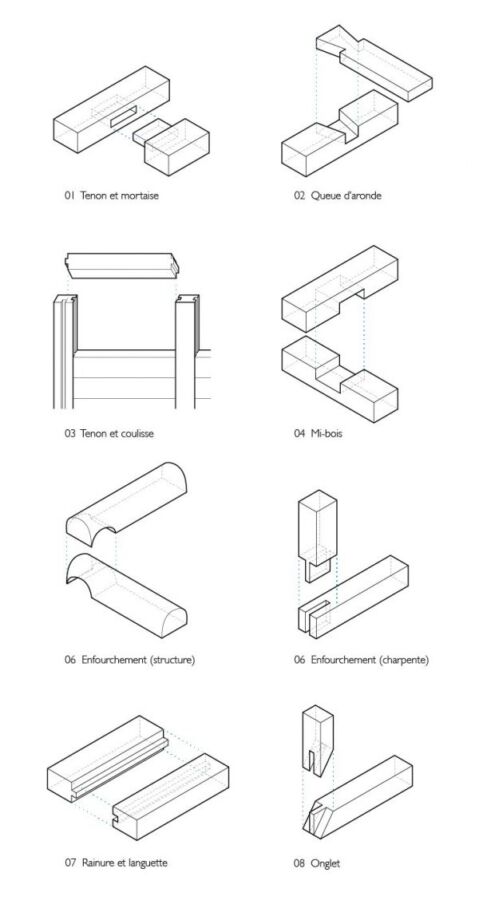

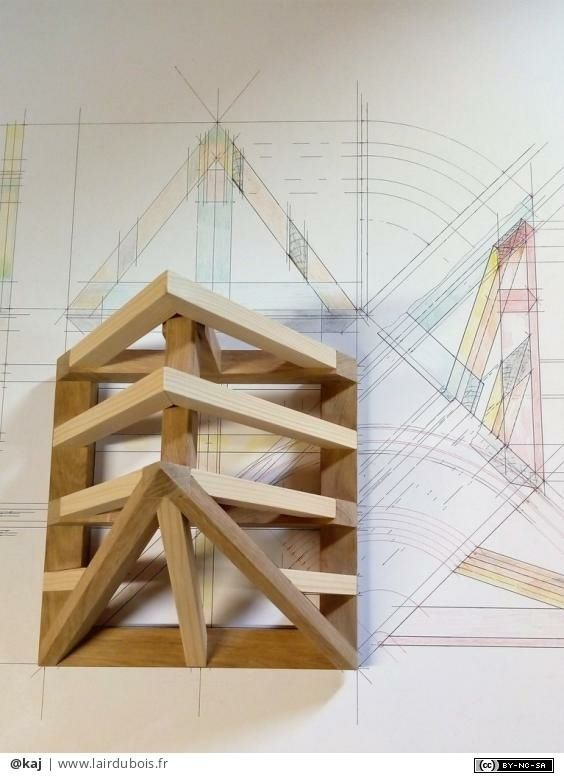

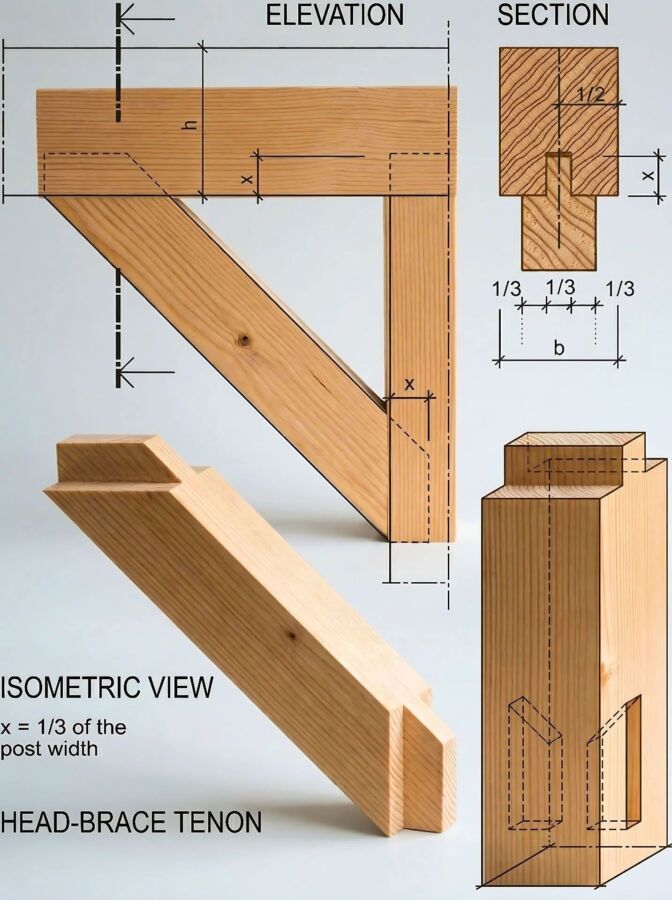

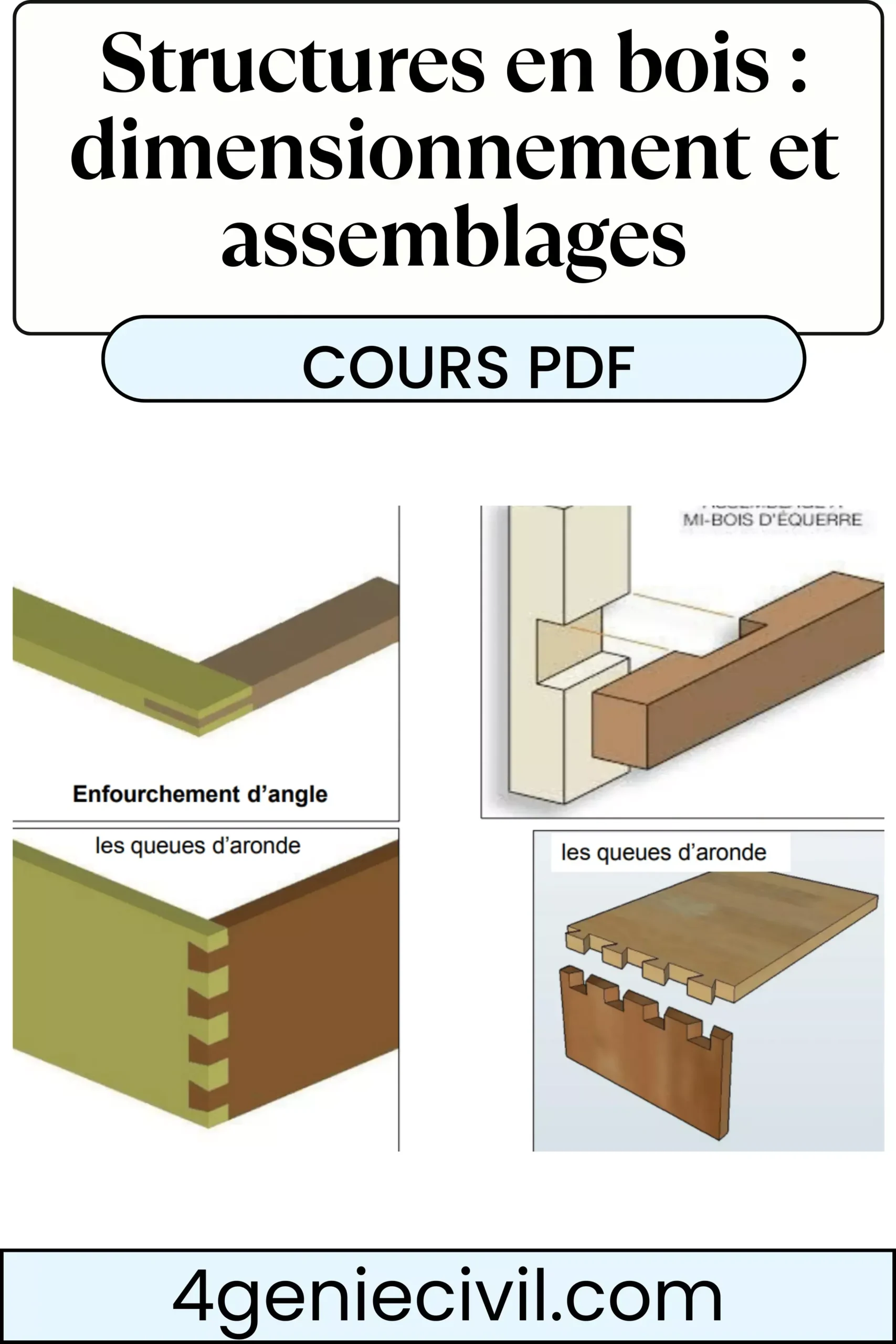

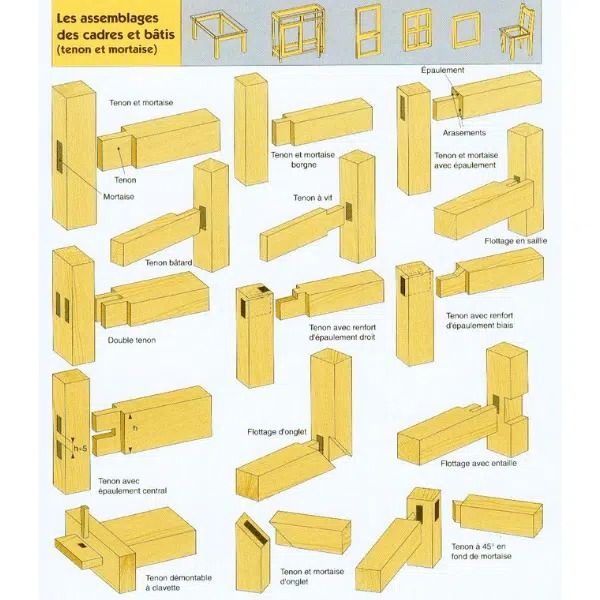

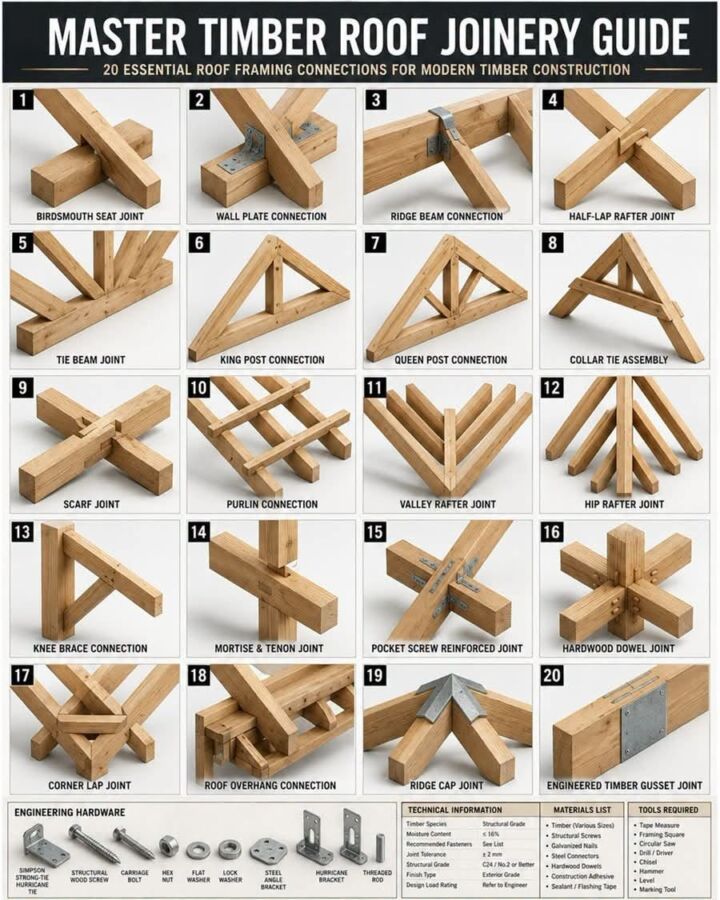

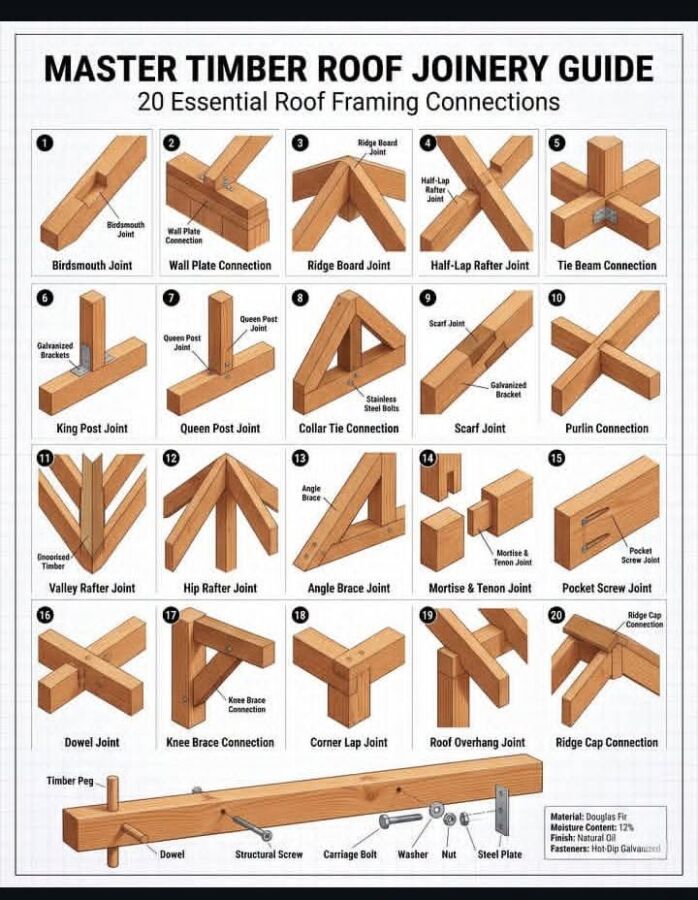

Les assemblages à tenons et mortaises, quant à eux, combinent un travail en cisaillement et en flexion. La qualité de l’exécution est déterminante : un jeu excessif dans la mortaise réduit la résistance et favorise les infiltrations d’humidité. Un ajustage au millimètre près, avec des faces de portée bien planes, fait toute la différence entre un assemblage qui dure cent ans et un qui commence à travailler dès la première décennie.
Géométrie de l’assemblage, excentricité et résistance au feu
La géométrie d’un assemblage de charpente bois ne se résume pas à choisir le bon connecteur. La façon dont les pièces se raccordent, l’alignement des axes de travail, et la gestion des excentricités conditionnent la durabilité et la sécurité de l’ensemble.
Excentricités et points de vigilance dans la conception
Une excentricité, c’est un décalage entre l’axe d’effort théorique et le point d’application réel dans l’assemblage. Elle génère un moment parasite que la pièce de bois ne sait pas toujours reprendre. Les situations à éviter sont bien connues des charpentiers expérimentés : un appui en porte-à-faux, une charge appliquée sous la poutre plutôt qu’en tête, ou une imprécision dans un joint de continuité. Ces configurations, mal maîtrisées, ont été à l’origine de désordres sur plusieurs chantiers de réhabilitation en région PACA ces dernières années.
L’étalement des connecteurs dans un groupe joue aussi un rôle important. Un groupe de boulons trop allongé dans le sens du fil réduit l’efficacité du groupe par rapport à la somme des résistances individuelles. Le guide cecobois recommande de limiter la longueur des groupes de connecteurs et de vérifier systématiquement la résistance en cisaillement de la membrure.
Résistance au feu des assemblages de charpente bois
Le comportement au feu des assemblages est une question souvent sous-estimée dans les projets de construction bois non résidentielle. Le bois massif a une bonne tenue au feu grâce à sa couche de carbonisation, qui isole le cœur de la pièce. Mais les connecteurs métalliques, eux, conduisent la chaleur et s’affaiblissent rapidement.
Les assemblages non protégés — avec plaques métalliques visibles — doivent être vérifiés selon des largeurs minimales de bois définies par la réglementation. Un boulon apparent nécessite une épaisseur de bois de couverture calculée pour atteindre la durée de résistance au feu exigée. Les assemblages protégés, avec plaques encastrées dans des rainures ou recouvertes de bois, offrent de meilleures performances mais exigent une exécution soignée.
Sur un projet d’extension d’école à Aix-en-Provence, des connecteurs métalliques intégrés de type « In-duo » ont été utilisés pour les nœuds de la structure principale. Ces pièces, entièrement noyées dans le bois, garantissent un comportement au feu bien supérieur à un assemblage boulonné apparent, tout en restant invisibles — un avantage esthétique non négligeable pour un bâtiment recevant du public.
Humidité, retrait du bois et durabilité des assemblages dans le temps
L’un des problèmes les plus fréquents sur les charpentes bois — et paradoxalement l’un des moins bien anticipés — est le mouvement du bois lié aux variations de teneur en humidité. Un assemblage parfaitement serré à la pose peut devenir trop lâche ou au contraire contraindre excessivement les pièces après un ou deux cycles saisonniers.
Le bois s’équilibre avec l’humidité relative de l’air ambiant. En région méditerranéenne, la teneur en humidité d’équilibre oscille entre 10 % en été et 16 % en hiver pour un bois en conditions intérieures. Ce delta de 6 % peut représenter un retrait transversal de 3 à 5 mm sur une pièce de 150 mm de large, selon l’essence. Sur une ferme composée de dix pièces, ces mouvements s’accumulent et peuvent créer des efforts parasites importants si les assemblages ne sont pas conçus pour les absorber.
La bonne pratique consiste à poser le bois à une teneur en humidité proche de sa teneur d’équilibre finale, définie selon la classe de service du bâtiment. Un bois posé à 25 % d’humidité dans une charpente de classe de service 1 — intérieur chauffé — va retirer de façon significative dans les premiers mois. Des fissures d’about, des jeux dans les assemblages à tenons et mortaises, voire des déformations de pièces peuvent en résulter.
Pour les détails d’assemblage exposés à l’humidité — auvent, préau, terrasse couverte — la conception doit favoriser l’écoulement de l’eau et le séchage rapide du bois. Un assemblage qui retient l’eau dans ses gorges est un assemblage qui pourrira. Ce principe de base, souvent rappelé dans les manuels de menuiserie et de charpenterie, reste mal appliqué sur le terrain faute d’une réflexion suffisante en phase de conception.
Essences de bois, produits d’ingénierie et durabilité naturelle
Le choix de l’essence conditionne fortement la durabilité des assemblages. Le douglas, très utilisé en charpente dans le sud-est de la France, offre une bonne durabilité naturelle en classe 3. Le mélèze, plus rare et plus cher — comptez environ 850 à 1 100 € HT le m³ en bois raboté pour charpente apparente — est particulièrement apprécié pour les structures extérieures. Le chêne reste une valeur sûre pour les assemblages à fort effort, mais son poids et sa tendance à se fissurer en séchant imposent des précautions à la pose.
Les bois d’ingénierie comme le lamellé-collé GL28h ou le LVL offrent une variabilité réduite et une humidité de fabrication maîtrisée — généralement 12 % ± 2 % — ce qui limite les mouvements post-pose. Ils sont à privilégier pour les grandes portées et les assemblages calculés avec des coefficients de sécurité serrés.
Comment lire et utiliser un guide d’assemblage charpente bois en PDF
Les guides techniques sur les assemblages de charpente bois en format PDF sont des outils précieux, à condition de savoir les utiliser correctement. Ces documents — qu’il s’agisse du guide cecobois, des ouvrages de la fnac-static ou des ressources pédagogiques disponibles sur des plateformes comme Yola ou Scribd — présentent tous une structure similaire qu’il est utile de connaître.
La première partie décrit généralement les propriétés du matériau et les produits disponibles. C’est la base théorique indispensable pour comprendre pourquoi les règles de calcul sont ce qu’elles sont. Lire cette section, même rapidement, évite des erreurs de raisonnement en phase de dimensionnement.
La partie sur les moyens d’assemblage détaille chaque type de connecteur avec ses spécificités techniques, les tableaux de résistance et des exemples de calcul complets. Ces exemples sont particulièrement précieux : ils montrent comment appliquer les normes (Eurocode 5 en Europe, CSA O86 au Canada) à des cas concrets, avec les facteurs de modification à prendre en compte.
Voici les éléments à vérifier systématiquement à la lecture d’un guide d’assemblage bois :
- La norme de calcul utilisée et sa compatibilité avec la réglementation française en vigueur
- Les classes de service auxquelles les tableaux de résistance s’appliquent
- Les essences de bois couvertes par les tableaux (un tableau pour épicéa ne s’applique pas au chêne)
- Les modes de rupture vérifiés dans les exemples de calcul
- Les distances minimales et les espacements entre connecteurs
- Les dispositions constructives pour la résistance au feu et à l’humidité
La partie sur les assemblages par contact et les embrèvements est souvent moins développée dans les guides modernes, car ces techniques sont jugées moins courantes dans la construction non résidentielle. Pourtant, pour la rénovation du patrimoine bâti et la charpente traditionnelle, ces sections restent irremplaçables. Les ouvrages spécialisés comme le manuel recensant 250 modèles d’assemblages utilisés en Europe sont, dans ce cas, bien plus pertinents qu’un guide de calcul aux Eurocodes.
Un bon guide PDF n’est pas un document à lire de bout en bout une seule fois. C’est un outil de référence que l’on consulte au fil du projet, en croisant les informations avec les plans d’exécution et les notes de calcul. Le travail de charpentier expert, c’est précisément de faire ce lien entre la théorie du guide et la réalité du chantier.
| Type d’assemblage | Effort principal repris | Norme de référence | Domaine d’application | Point de vigilance |
|---|---|---|---|---|
| Boulon / Goujon | Cisaillement latéral | Eurocode 5 – EN 1995 | Gros bois d’œuvre, portiques | Distances minimales d’about et de bord |
| Tire-fond / Vis structurelle | Arrachement axial, cisaillement | Eurocode 5 – EN 1995 | Pannes, sabots, contreventement | Prépercé obligatoire en bois dense |
| Rivet bois-acier | Cisaillement latéral rigide | CSA O86 / Eurocode 5 | Structures mixtes grandes portées | Séquence de positionnement rigoureuse |
| Clou annelé | Cisaillement latéral | Eurocode 5 – EN 1995 | Fermettes, voligeage, charpentes légères | Risque de fendage en bois sec |
| Embrèvement simple | Compression oblique | DTU 31.1 / Eurocode 5 | Jambes de force, charpente traditionnelle | Angle de coupe et longueur de cisaillement |
| Tenon-Mortaise | Cisaillement + flexion | DTU 31.1 | Fermes, poteaux, menuiserie charpente | Jeu de montage et qualité d’exécution |
À retenir : un guide PDF de qualité cite toujours ses hypothèses de calcul et ses limites d’application. Si ces informations sont absentes, le document est à utiliser avec prudence.
Quelle est la différence entre un assemblage à tenon-mortaise et un embrèvement en charpente bois ?
Le tenon-mortaise est un assemblage où une partie mâle (le tenon) pénètre dans une cavité (la mortaise) taillée dans la pièce d’appui. Il travaille principalement en cisaillement et en flexion, et convient aux nœuds de fermes ou aux jonctions poteau-poutre. L’embrèvement, lui, est un assemblage par contact direct entre les faces des pièces, sans pénétration. Il reprend essentiellement des efforts de compression oblique, comme dans les jambes de force d’une charpente traditionnelle. Les deux techniques peuvent être combinées sur une même ferme.
Où trouver un guide d’assemblage charpente bois en PDF fiable ?
Les guides les plus complets sont ceux publiés par cecobois (Centre d’expertise sur la construction commerciale en bois, Canada), téléchargeables gratuitement sur leur site. En France, le DTU 31.1 reste la référence réglementaire pour les travaux de charpente. Des ouvrages professionnels comme ‘Les assemblages des ossatures et charpentes en bois’ recensent plus de 250 modèles utilisés en Europe avec photos et schémas. Les ressources pédagogiques des lycées professionnels du bâtiment proposent aussi des documents de synthèse très accessibles.
Faut-il impérativement faire un prépercé avant de poser un tire-fond ou une vis structurelle ?
Dans les bois denses comme le chêne, le châtaignier ou le robinier, le prépercé est indispensable pour éviter le fendage longitudinal du bois. Dans les bois moins denses comme le sapin ou l’épicéa, certaines vis auto-taraudeuses de marques comme Würth ou SFS peuvent être posées sans prépercé, à condition que le diamètre de la vis ne dépasse pas les limites indiquées par le fabricant. En cas de doute, le prépercé à un diamètre légèrement inférieur au diamètre nominal reste la solution la plus sûre.
Comment anticiper le retrait du bois dans la conception des assemblages de charpente ?
La règle de base est de poser le bois à une teneur en humidité la plus proche possible de sa teneur d’équilibre en service. Pour une charpente intérieure chauffée (classe de service 1), viser une humidité de pose autour de 12 %. Pour les assemblages boulonnés, prévoir un trou légèrement oblong dans le sens perpendiculaire au fil pour laisser le bois bouger librement. Pour les assemblages par goujons ou rivets, ne pas serrer excessivement les plaques d’about qui résisteraient aux mouvements naturels du bois et provoqueraient des fissures.
Quelle norme s’applique aux assemblages de charpente bois en France ?
En France, la référence principale est l’Eurocode 5 (EN 1995-1-1) pour le dimensionnement des structures en bois, accompagné de son annexe nationale française. Le DTU 31.1 s’applique spécifiquement aux travaux de charpente traditionnelle et fixe les règles de mise en œuvre. Pour les charpentes industrielles à fermettes, c’est le DTU 31.3 qui s’applique. Ces documents sont complémentaires : l’Eurocode fixe les principes de calcul, les DTU définissent les exigences de mise en œuvre et les critères de réception.
