Calcul section bois de charpente : Optimisez votre projet

Dimensionner correctement une charpente bois, c’est l’une de ces étapes que l’on sous-estime souvent jusqu’au moment où les problèmes apparaissent — déformation d’une panne sous le poids de la neige, flèche excessive d’une solive, ou pire, une structure qui ne passe pas le contrôle technique. Vingt ans passés sur des chantiers en région PACA, des maisons individuelles aux bâtiments patrimoniaux, ont confirmé une vérité simple : le calcul de la section bois de charpente n’est pas une formalité administrative, c’est la colonne vertébrale du projet. Un charpentier qui dimensionne à l’œil, c’est un charpentier qui joue à la roulette. L’Eurocode 5, entré en vigueur en France dès 2010, a justement imposé une rigueur nouvelle dans l’approche du ferme charpente en bois, en remplaçant les anciens DTU par une méthode par états limites, plus précise et plus sûre. Comprendre cette logique, c’est déjà faire la moitié du travail pour mener à bien un projet construction sans mauvaise surprise.

Pourquoi le dimensionnement de la section bois conditionne toute la charpente

Choisir une section bois adaptée, ce n’est pas simplement cocher une case dans un tableau de normes. C’est une décision qui engage la sécurité des occupants, la durabilité de la toiture et la cohérence économique du chantier. Une section trop faible génère des déformations — parfois invisibles au départ, mais progressives. Une section surchargée, à l’inverse, alourdit inutilement la structure et fait grimper la facture matière sans aucun bénéfice structurel, surtout lorsque l’on opte pour une charpente traditionnelle en bois.

Lors d’un chantier de rénovation à Aubagne, une charpente existante présentait des pannes qui fléchissaient de plusieurs centimètres sous le poids des tuiles canal. Les sections d’origine avaient été choisies sans calcul sérieux, par simple analogie avec une construction voisine. Résultat : remplacement complet des pannes intermédiaires, trois semaines de retard, un surcoût de 4 200 € que personne n’avait budgétisé. Ce type de situation arrive plus souvent qu’on ne le croit, surtout sur des projets où l’on cherche à réduire les coûts en phase de conception.

La résistance bois dépend de plusieurs paramètres qui interagissent : l’essence choisie, la classe de résistance (C18, C24, C30 pour les résineux), la classe de service selon l’exposition à l’humidité, et bien sûr la géométrie de la pièce. Un sapin C24 en classe de service 1 — intérieur sec — n’a pas du tout le même comportement qu’un même sapin placé sous un auvent exposé aux variations hygrométriques de la côte méditerranéenne. Ignorer ces distinctions, c’est raisonner en dehors de la réalité physique du matériau.

L’ingénierie bois moderne repose sur la combinaison de ces variables dans des formules précises. La résistance en flexion fm,d, par exemple, intègre le coefficient kmod qui module la résistance selon la durée de chargement et la classe de service, divisé par le coefficient partiel γM fixé à 1,3 pour le bois massif. Ce n’est pas de la théorie abstraite : c’est ce qui garantit qu’une ferme posée en 2026 tiendra encore en 2086.

Les classes de résistance du bois : ce qu’elles signifient vraiment sur le chantier

Le marquage C24 que l’on retrouve sur la plupart des bois de charpente vendus en France correspond à une résistance caractéristique en flexion de 24 MPa. C’est le standard actuel pour une charpente courante. Le C18, encore proposé par certains fournisseurs à prix réduit, affiche seulement 18 MPa — soit une diminution de résistance de 25 % qui oblige à augmenter les sections pour compenser. Au final, l’économie sur le prix au m³ est souvent annulée par l’augmentation des volumes commandés.

Le douglas, classé C30 dans sa version française, offre une résistance supérieure et une meilleure tenue naturelle à l’humidité. Il représente un choix pertinent pour les structures exposées ou les grandes portées. Sur un projet à Manosque l’été dernier, le recours au douglas C30 pour des arbalétriers de 7,20 m de portée a permis de rester sur des sections 100×220 mm là où du C24 aurait exigé du 120×240 mm — une différence notable sur le poids total de la charpente et sur la charge transmise aux murs.

Comment calculer la section bois selon l’Eurocode 5 : la méthode pas à pas

Le calcul bois selon l’Eurocode 5 suit une logique d’états limites qui distingue deux niveaux de vérification. L’état limite ultime (ELU) garantit que la structure ne s’effondre pas sous les charges maximales. L’état limite de service (ELS) vérifie que les déformations restent acceptables pour le confort et la durabilité. Ces deux vérifications sont indissociables.

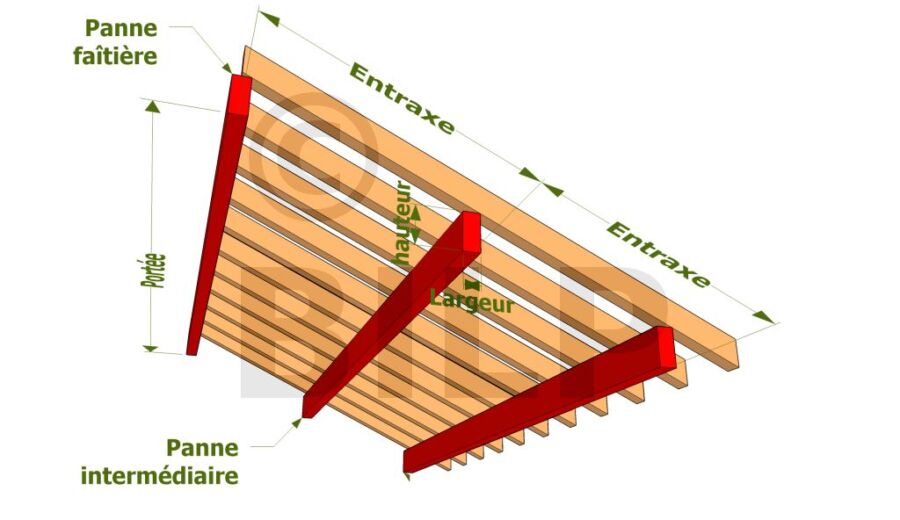

Pour une pièce soumise à de la flexion simple — le cas le plus courant pour une panne ou une solive — le moment fléchissant de calcul MEd se calcule par la formule MEd = q × L² / 8, valable pour une charge uniforme sur appui simple. La charge charpente totale q intègre le poids propre de la couverture, les charges de neige et la combinaison ELU avec les coefficients 1,35 pour les charges permanentes G et 1,5 pour les charges variables Q.

Prenons un exemple concret. Une panne de charpente, essence sapin C24, portée libre de 4,50 m, entraxe 1,20 m, couverture en tuiles (~50 kg/m²), zone de neige A2 (charge 0,60 kN/m²). Le chargement linéique en ELU donne environ 3,2 kN/m. Le moment MEd atteint 8,1 kN.m. Pour un C24 avec fm,d d’environ 16 MPa en CS1, le module de résistance nécessaire W est de 506 cm³, ce qui correspond à une section 100×200 mm (W = 667 cm³). On prend la section normalisée supérieure, puis on vérifie la flèche : elle ne doit pas dépasser L/300, soit 15 mm pour 4,50 m.

La vérification de la flèche : l’étape que l’on néglige trop souvent

Beaucoup se concentrent sur la résistance en flexion et oublient la déformation. Pourtant, une panne qui ne casse pas mais qui fléchit de 3 cm provoque des tuiles qui glissent, des joints d’étanchéité qui craquellent et une toiture qui vieillira deux fois plus vite. La flèche admissible fixée à L/300 pour les éléments de charpente courants n’est pas une suggestion.

La flèche instantanée finst se calcule par finst = 5 × q × L⁴ / (384 × E × I), avec E le module d’élasticité moyen (11 000 MPa pour le C24) et I le moment d’inertie de la section. À cette valeur s’ajoute la flèche différée due au fluage, multipliée par le coefficient kdef (0,6 pour la CS1 en charge permanente). Sur une portée de 5 m avec une section 75×225 mm en C24, la flèche totale instantanée reste autour de 11 mm — conforme. Passer à une section 63×200 mm ferait monter cette valeur à 19 mm, hors limite.

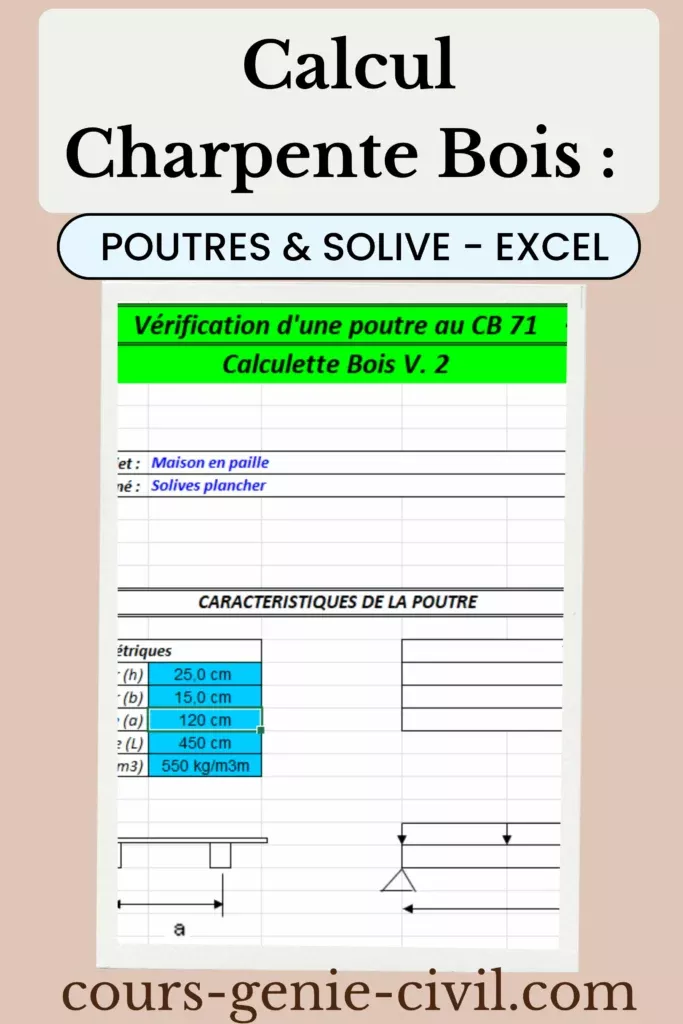

Cette vérification systématique change parfois le dimensionnement final, indépendamment de la résistance. C’est l’une des raisons pour lesquelles le calcul manuel ou via un outil fiable reste non négociable avant toute commande de matériaux.

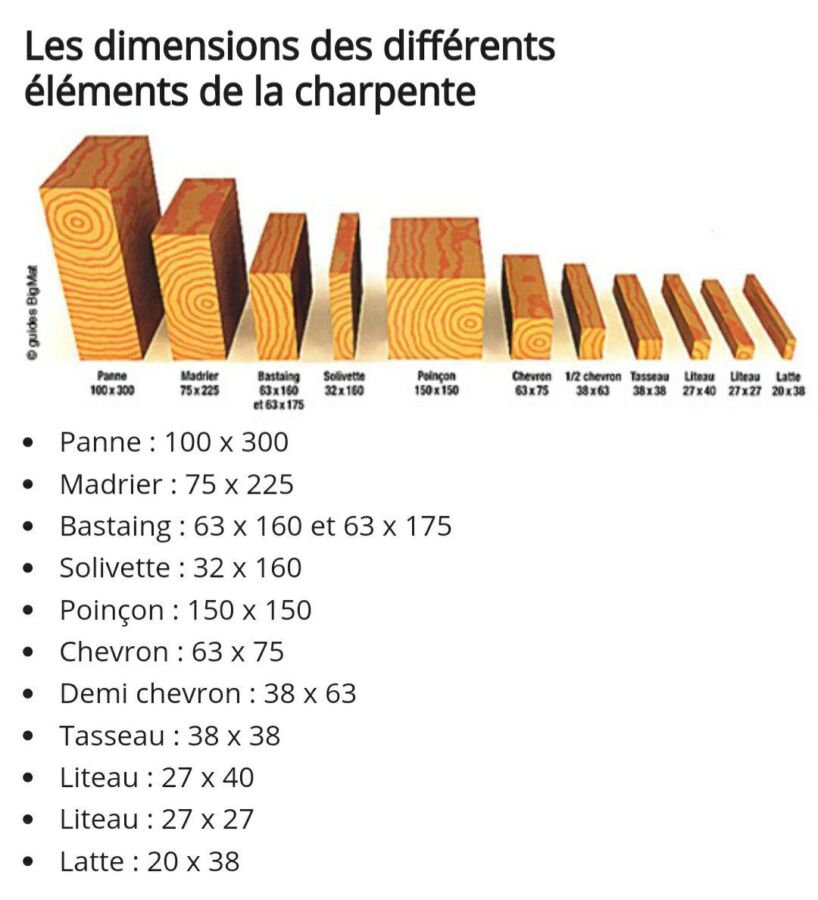

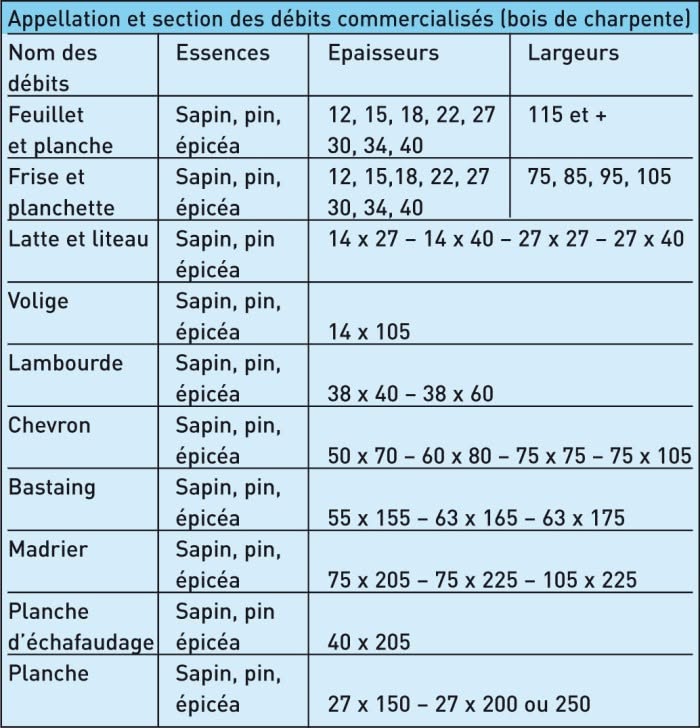

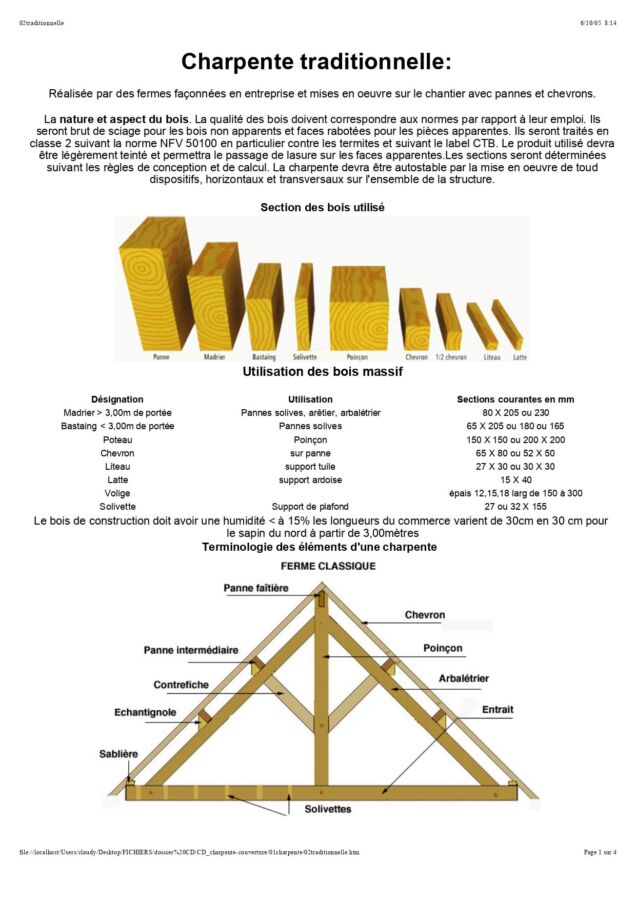

Les sections standards et leur domaine d’application réel

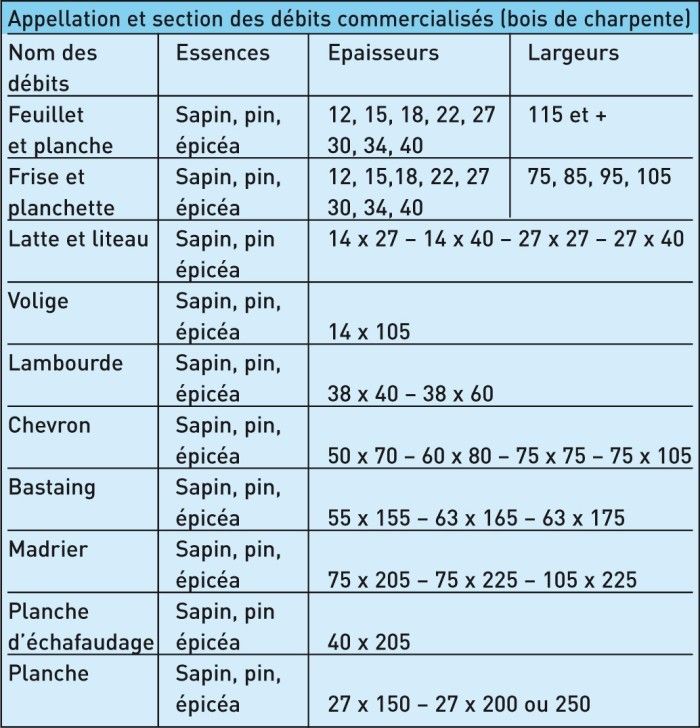

Les scieries françaises proposent des sections normalisées dont il faut connaître les gammes pour travailler efficacement. Choisir une dimension bois hors standard allonge les délais et fait grimper les prix — parfois du simple au double. Voici les sections les plus courantes en charpente C24 et leurs conditions d’emploi :

Section (mm)	Module W (cm³)	Mel.Rd (kN.m)	Portée max indicative (m)*	Usage typique
63 × 100	105	1,7	2,5	Liteaux, chevrons légers
63 × 150	236	3,8	3,5	Chevrons courants
63 × 175	321	5,1	4,0	Solives, petites pannes
75 × 200	500	8,0	5,0	Pannes intermédiaires
75 × 225	633	10,1	5,5	Pannes faîtières légères
100 × 200	667	10,7	6,0	Pannes, arbalétriers
100 × 250	1042	16,7	7,0	Grandes portées, faîtage

* Portée indicative pour charge de 2 kN/m² + poids propre, entraxe 0,60 m, C24 CS1.

Ce tableau n’est qu’un point de départ. Les conditions réelles du chantier — entraxe différent, charge de neige plus élevée, essence alternative — modifient les résultats. La règle d’or : ne jamais prendre ces valeurs comme définitives sans avoir vérifié les paramètres propres au projet.

Quand les sections standard ne suffisent pas : les cas particuliers

Certains projets sortent du cadre des portées courantes. Une maison bioclimatique à Forcalquier, réalisée avec de grandes baies vitrées en façade sud, nécessitait un faîtage de 9 m de portée sans appui central. Aucune section massif standard ne répondait au calcul. La solution retenue : une poutre en lamellé-collé GL24h, section 120×360 mm, beaucoup plus performante pour les grandes portées grâce à sa fabrication contrôlée et à l’absence de nœuds affaiblissants.

Le bois massif structurel trouve ses limites autour de 6 à 7 m de portée libre selon les charges. Au-delà, le lamellé-collé ou les poutres en I bois (type LVL) prennent le relais. Ce changement d’approche a un impact sur le budget — comptez 25 à 40 % de surcoût par rapport au massif — mais aussi sur la mise en œuvre, qui requiert des assemblages métalliques calculés séparément.

Optimiser le volume de bois commandé : méthode de métré pour éviter gaspillage et pénurie

Une fois les sections déterminées, reste à quantifier précisément les volumes à commander. C’est une étape que les autoconstructeurs et même certains artisans expédient trop vite. Un métré bâclé conduit soit à des livraisons incomplètes qui bloquent le chantier, soit à des excédents coûteux qui finissent dans un coin de dépôt.

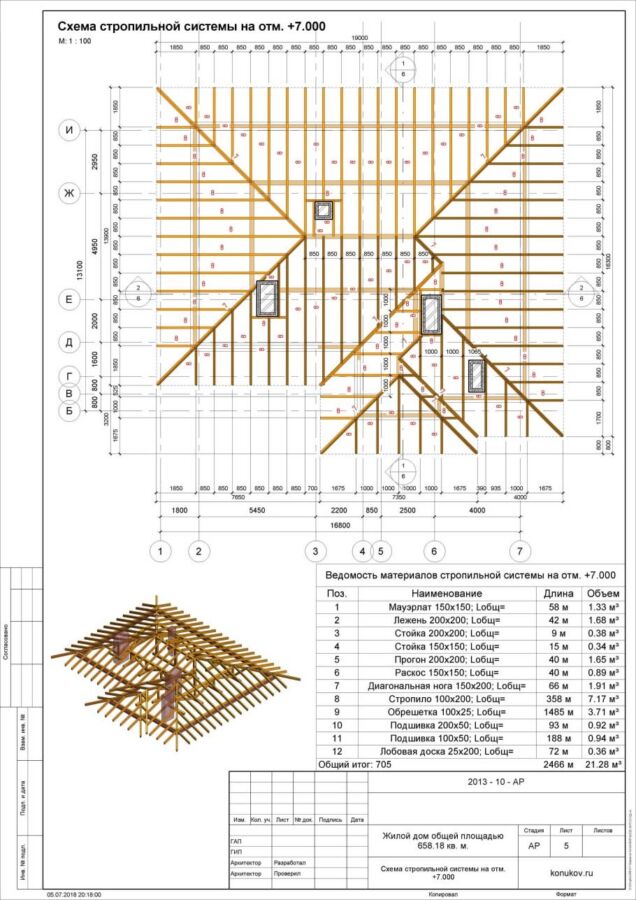

La méthode rigoureuse consiste à dresser un tableau récapitulatif pièce par pièce, en notant pour chaque élément : la désignation (panne, chevron, arbalétrier, entrait), la section retenue, la longueur utile, le nombre de pièces et le volume unitaire. Le volume se calcule simplement : largeur (m) × hauteur (m) × longueur (m). La somme des volumes partiels donne le besoin brut.

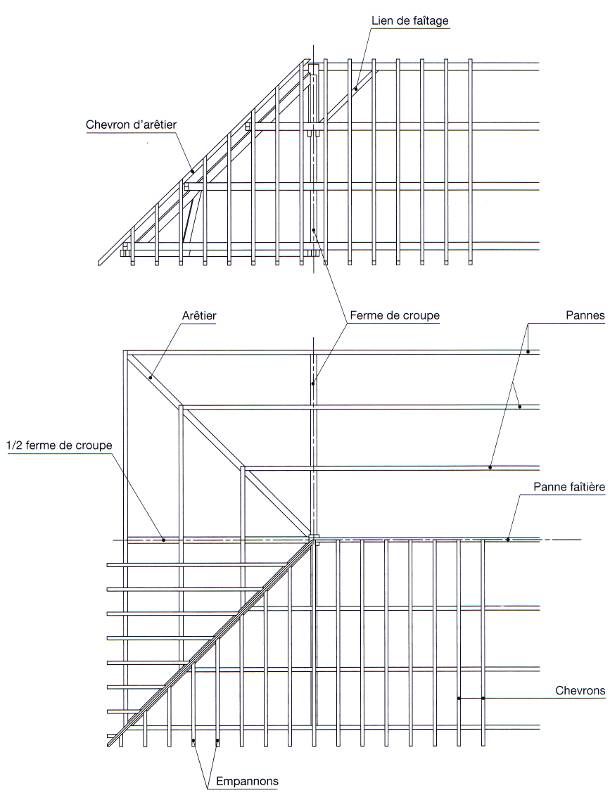

À ce total brut, il faut impérativement ajouter une marge de sécurité. Sur un projet standard, 5 à 8 % suffisent. Sur des projets avec beaucoup de coupes angulaires — comme une charpente à croupe ou une maison à géométrie complexe — il vaut mieux prévoir 12 à 15 %. Sur un chantier à Aix-en-Provence avec des noues multiples, la marge avait été fixée à 10 % ; elle a été consommée presque entièrement. Sans elle, on aurait perdu deux jours à attendre une livraison complémentaire.

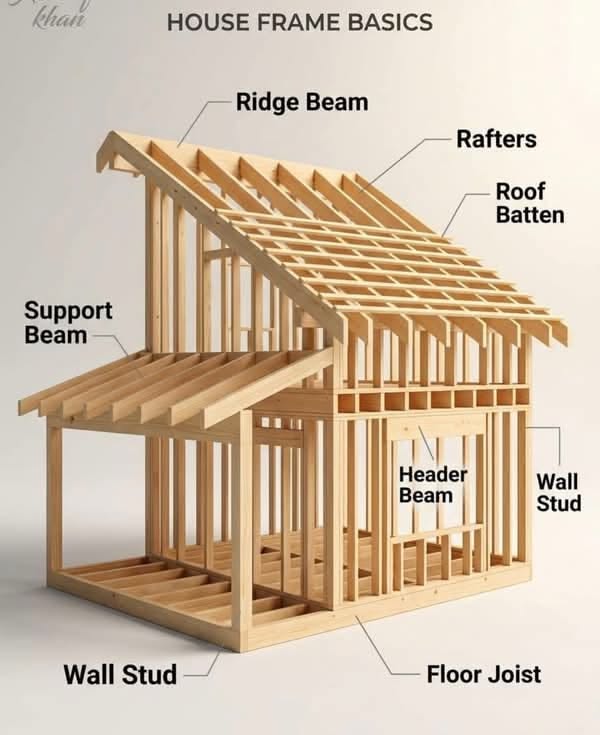

• Relever systématiquement tous les éléments porteurs sur les plans : fermes, pannes sablières, chevrons, liteaux, entraits, arbalétriers
• Calculer le volume individuel de chaque type de pièce (section × longueur × quantité)
• Additionner tous les volumes partiels pour obtenir le besoin brut en m³
• Appliquer une marge de sécurité de 5 à 15 % selon la complexité géométrique du projet
• Vérifier la disponibilité des sections normalisées auprès du fournisseur avant de finaliser les plans
• Anticiper les contraintes de transport et de manutention pour les pièces longues (au-delà de 6 m)
• Prévoir un stockage surélevé du sol et à l’abri de la pluie dès la livraison sur chantier

Cette démarche structurée n’est pas réservée aux grandes entreprises. Un particulier qui construit sa propre charpente peut tout à fait l’appliquer avec un simple tableur. Ce qui compte, c’est la rigueur du relevé initial — une erreur à cette étape se répercute sur toutes les quantités en cascade.

Stockage et réception du bois : les bonnes pratiques sur chantier

Recevoir du bois de charpente sans organisation préalable est une erreur courante. Un lot mal stocké — posé directement sur un sol humide, exposé au soleil sans ventilation — peut prendre une courbure ou absorber de l’humidité en quelques jours, rendant certaines pièces inutilisables. Sur une livraison de 12 m³ de sapin C24 mal stockée en juillet à Marseille, deux pannes de 6 m avaient gauchi de 8 mm sur leur longueur en moins d’une semaine. Elles n’étaient techniquement plus conformes pour une pose sans préparation.

Les règles de base : surélevez le bois d’au moins 15 cm du sol sur des cales transversales espacées de 1,50 m maximum, interposez des liteaux entre chaque couche pour permettre la circulation d’air, couvrez sans occulter complètement les extrémités. Si la livraison précède la pose de plusieurs semaines, un bâchage léger avec ventilation est préférable à l’absence de protection.

Les assemblages et connecteurs : partie intégrante du calcul de la charpente bois

Le dimensionnement des pièces ne clôt pas le travail de calcul charpente. Les assemblages doivent être calculés avec le même soin que les sections elles-mêmes. Un arbalétrier parfaitement dimensionné qui repose sur un sabot sous-dimensionné présente autant de risque qu’une section trop faible.

L’Eurocode 5 encadre le dimensionnement des connecteurs métalliques avec précision. Les sabots de solives type Simpson Strong-Tie LU ou Rothoblaas WHT supportent de 3 à 15 kN selon le modèle et le nombre de fixations. Les boulons M12 en classe 4.6, fréquemment utilisés pour les assemblages de charpente traditionnelle, développent une résistance au cisaillement d’environ 8 kN par plan de cisaillement. Ces valeurs changent selon l’angle de charge et l’essence du bois — un détail que les fiches fabricants précisent toujours.

Pour une construction durable, les assemblages doivent aussi intégrer la durabilité dans le temps. Un sabot galvanisé à chaud (nuance Z600) convient pour une exposition extérieure couverte, là où un simple zingué suffit en intérieur sec. Ce choix impacte à la fois le coût et la longévité de la connexion. Sur un projet de préau scolaire à Toulon, le recours à des connecteurs inox A2 avait été imposé par le maître d’ouvrage — une précaution justifiée pour un équipement public appelé à durer plusieurs décennies sans entretien régulier.

L’optimisation structure ne se joue pas uniquement sur les sections de bois, mais sur la cohérence globale du système : sections, assemblages, contreventements et ancrage au gros œuvre forment un ensemble indissociable. Omettre l’un de ces éléments du calcul revient à travailler avec une équation incomplète.

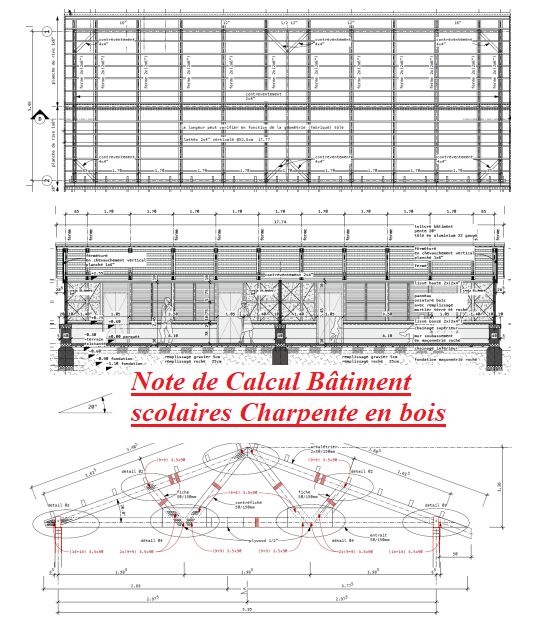

Le rôle du bureau de contrôle et la note de calcul obligatoire

Pour tout projet soumis à permis de construire, la note de calcul structure est une obligation légale, pas une recommandation. Elle doit couvrir le dimensionnement des pièces, la vérification des assemblages et la conformité parasismique selon la zone sismique du site. En région PACA, les zones 2 et 3 concernent une grande partie du territoire, avec des exigences spécifiques sur le contreventement et les liaisons mur-charpente.

Le coût d’une note de calcul Eurocode 5 établie par un bureau d’études structure varie entre 500 € pour une maison individuelle simple et 2 500 € pour une structure complexe. C’est un investissement que certains maîtres d’ouvrage cherchent à contourner — une décision que l’on déconseille fortement. En cas de sinistre, l’absence de note de calcul suffit à faire annuler la garantie décennale de l’entreprise de charpente. Le risque financier dépasse largement le coût de la prestation d’études.

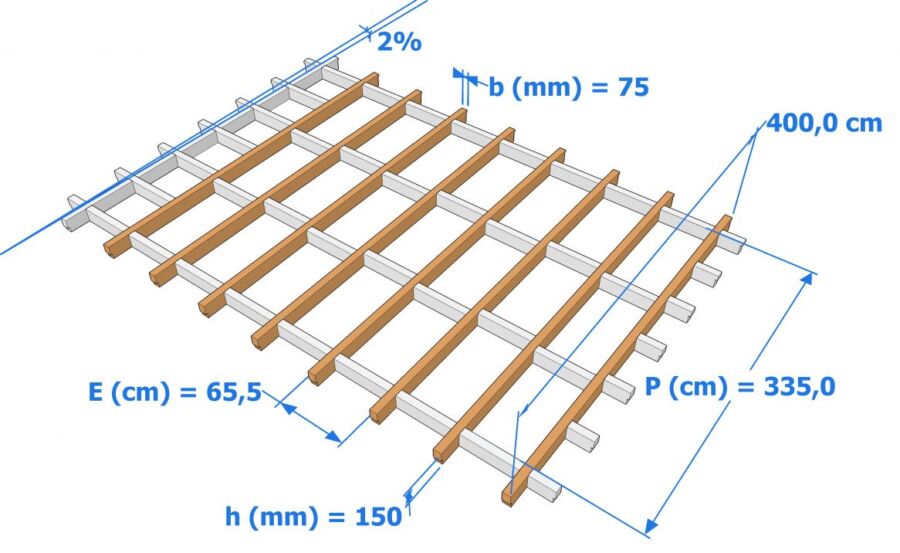

Quelle section de bois choisir pour une portée de 5 mètres en charpente ?

Pour une portée libre de 5 m avec un entraxe de 0,60 m et une charge totale de 2 kN/m² en sapin C24, la section recommandée est 75×225 mm. Elle développe un module de résistance W de 633 cm³ et une résistance en flexion Mel.Rd de 10,1 kN.m, avec une flèche restant sous la limite réglementaire de L/300. Si la charge ou l’entraxe sont plus importants, il faut passer à 100×200 mm minimum. Ces valeurs sont indicatives et doivent être validées par un bureau d’études pour tout projet soumis à permis de construire.

Quelle est la différence entre bois C24 et C30 pour la charpente ?

Le C24 est la classe standard en France pour la charpente courante, avec une résistance caractéristique en flexion de 24 MPa. Le C30 — souvent du douglas français — offre 25 % de résistance supplémentaire, ce qui permet des sections plus petites à portée égale ou des portées plus grandes à section identique. Le C30 présente aussi une meilleure durabilité naturelle face à l’humidité et aux champignons. Son prix est environ 15 à 20 % plus élevé que le C24. Le choix dépend des charges, de la portée, de l’exposition et du budget du projet.

Faut-il obligatoirement une note de calcul pour une charpente ?

Oui, pour tout projet soumis à permis de construire, la note de calcul structure conforme à l’Eurocode 5 est obligatoire. Elle couvre le dimensionnement des pièces, la vérification des assemblages et la conformité parasismique. Son absence peut entraîner l’annulation de la garantie décennale en cas de sinistre. Le coût varie entre 500 € et 2 500 € selon la complexité du projet. Pour une petite construction ne nécessitant pas de permis, la note de calcul reste fortement conseillée.

Quelle marge prévoir sur le volume de bois commandé pour une charpente ?

Une marge de 5 à 8 % sur le volume brut calculé suffit pour une charpente simple à versants droits. Pour des projets avec géométrie complexe — noues, croupes, angles multiples, nombreuses coupes spécifiques — il est prudent de porter cette marge à 12 à 15 %. Cette précaution évite tout arrêt de chantier dû à un manque de matériau. Elle doit être intégrée dès la phase de métré, avant la commande au fournisseur.

Comment optimiser l’assemblage entre pièces de charpente selon l’Eurocode 5 ?

L’Eurocode 5 impose de calculer chaque type de connecteur selon les efforts qu’il reprend. Un sabot de solive comme le Simpson Strong-Tie LU ou le Rothoblaas WHT supporte de 3 à 15 kN selon le modèle et le nombre de fixations. Les boulons M12 classe 4.6 développent environ 8 kN par plan de cisaillement. Le choix du matériau du connecteur — galvanisé, zingué ou inox — dépend de la classe de service. En extérieur couvert, le galvanisé Z600 est recommandé. En environnement très humide ou agressif, l’inox A2 s’impose.
