Plan Charpente Bois 1 Pente PDF : Modèles et Inspirations

Concevoir une charpente bois 1 pente ne s’improvise pas, même si la structure paraît plus simple qu’une toiture à deux versants. Un plan PDF bien coté, des sections de bois justes et une fixation adaptée au support font toute la différence entre un abri qui tient vingt ans et une extension qui se déforme sous la première charge de neige. Ce guide rassemble les modèles et inspirations qui circulent actuellement sur le marché, avec les retours de terrain d’un charpentier qui passe ses journées à tracer, découper et poser des monopentes.

Vous trouverez ici les repères concrets pour lire un plan de charpente, choisir entre une panne scellée, une muralière ou des sabots métalliques, et calculer l’entraxe des chevrons. Les données proviennent de sources professionnelles comme Woodup, MisterToiture, ConstructionBois et Matériaux-naturels, complétées par les observations d’un chantier récent mené dans les Bouches-du-Rhône. L’objectif reste simple : vous donner les clés pour éviter les erreurs de dimensionnement et réussir votre projet de toiture 1 pente, que vous partiez d’un plan PDF gratuit ou d’un kit prêt à monter.

Pourquoi un plan PDF de charpente 1 pente est le point de départ obligé

Un plan de charpente bois ne sert pas uniquement à visualiser le résultat. Il fixe les dimensions exactes de chaque pièce, la portée entre les appuis, la pente du versant et la nature des fixations. Dans mon métier, je vois trop de particuliers qui attaquent la découpe des chevrons sans avoir tracé le moindre schéma. Résultat : des mesures incohérentes, des chutes inutiles et parfois une structure qui ne repose pas correctement sur les murs. Un plan, même simple, force à poser les questions essentielles avant d’acheter le bois.

Les mesures à relever avant de dessiner son plan charpente bois

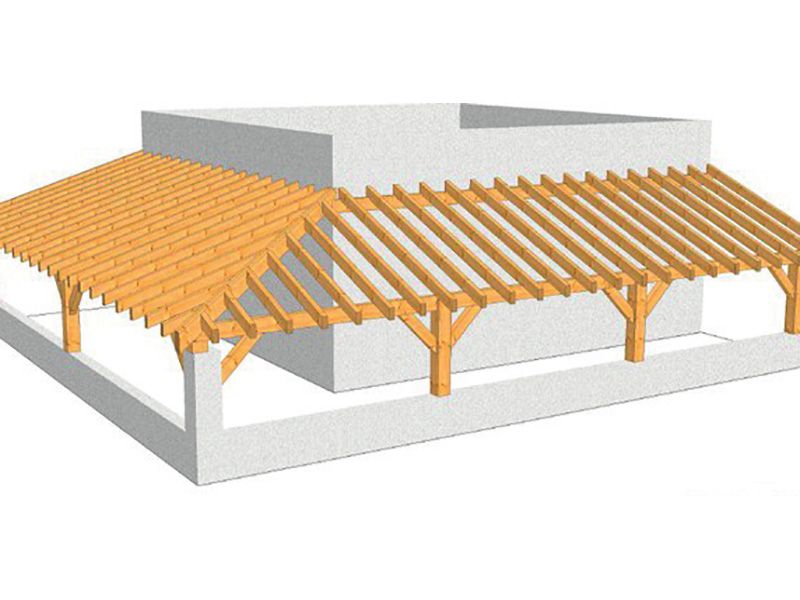

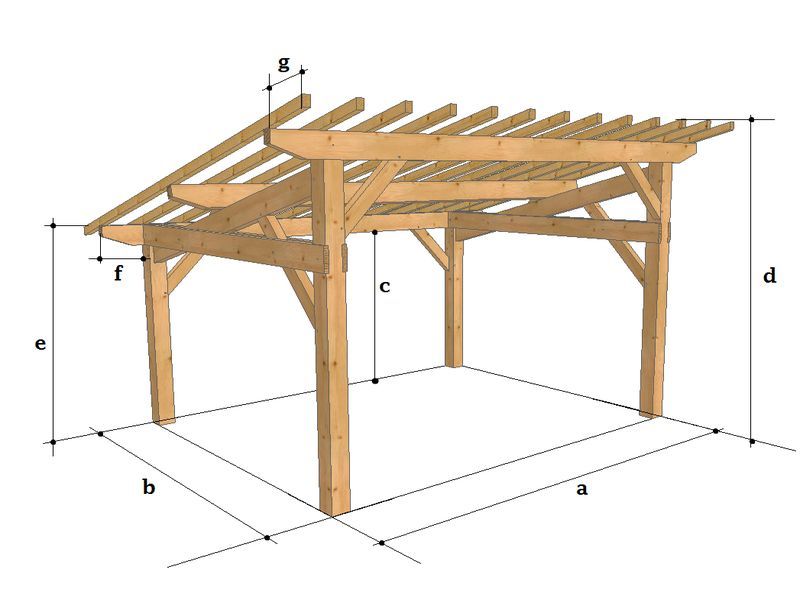

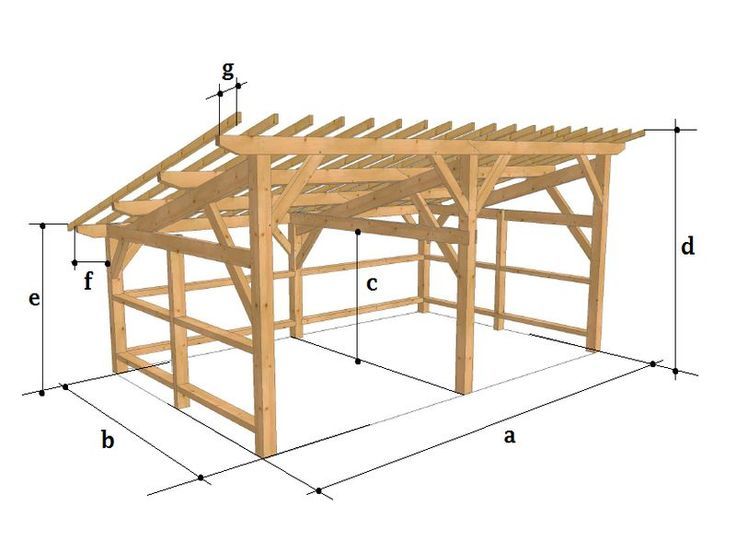

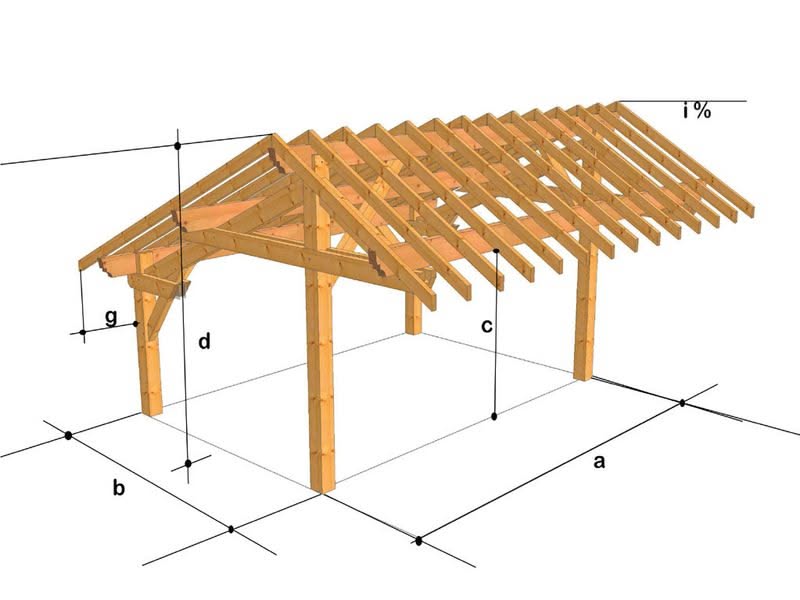

La première étape consiste à mesurer la portée réelle, c’est-à-dire la distance entre les deux points d’appui de la charpente. Pour une extension adossée, cela correspond souvent à la largeur du bâtiment existant. Il faut aussi noter la longueur totale, la hauteur du mur bas et la hauteur visée du côté haut. Le sens de la pente dépend directement de ces deux dernières valeurs : plus la différence de hauteur est grande, plus la pente est forte. MisterToiture recommande de viser au minimum 15 degrés pour une évacuation correcte des eaux de pluie, mais ce chiffre varie selon la couverture choisie.

Un cas concret vécu sur un chantier à Aubagne illustre ce point. Le propriétaire voulait un abri de jardin adossé à un mur en parpaings. Le plan initial prévoyait une portée de 3,20 mètres et une pente de 12 degrés, suffisante pour du bac acier. Mais en vérifiant le mur existant, je me suis aperçu que le haut du mur n’était pas parfaitement horizontal. J’ai dû ajuster la hauteur de la panne haute sur toute la longueur, faute de quoi la toiture aurait présenté un faux niveau visible à l’œil nu. Le plan PDF que j’avais préparé avec les cotes modifiées a permis de corriger le tir avant la découpe, et le chantier s’est terminé sans reprise.

Les outils et logiciels pour tracer un plan de toiture 1 pente

Pour réaliser un plan de charpente bois précis, plusieurs solutions s’offrent à vous. Le papier millimétré et un bon crayon restent efficaces pour les petites structures comme un abri de jardin. En revanche, dès que la surface dépasse 30 m², je conseille de passer par un logiciel de CAO ou un tableur dédié au calcul de charpente. Ces outils génèrent des schémas cotés et vérifient automatiquement les entraxes en fonction des charges déclarées. Certains sites proposent des plans PDF gratuits, mais restez prudent : ils manquent souvent de détails sur les assemblages et ne tiennent pas compte du vent et de la neige selon votre zone.

Le plan doit mentionner le débord d’avant-toit, la section des chevrons et des pannes, ainsi que le type de couverture. Woodup insiste sur la nécessité de faire figurer toutes les charges : poids de la couverture, isolation éventuelle, panneaux solaires futuris. Un plan PDF bien rempli devient alors un document de travail utilisable directement sur le chantier. Les outils classiques restent le mètre ruban, le niveau à bulle, la corde à tracer et l’équerre de charpentier. Avec ces instruments et un plan complet, la découpe devient une formalité.

Comparatif des méthodes de fixation pour une charpente en bois monopente

Le choix de la fixation conditionne la solidité de l’ensemble. Une charpente 1 pente adossée à un mur existant peut se fixer de trois manières principales : le scellement des pannes dans la maçonnerie, la pose sur une muralière, ou l’utilisation de sabots métalliques. Chaque technique présente des avantages et des limites qu’il faut connaître avant de finaliser le plan PDF.

Le scellement direct : une solution traditionnelle qui demande de la précision

Le scellement consiste à encastrer les pannes dans des saignées creusées dans le mur porteur. C’est une méthode ancienne, encore utilisée en restauration. Woodup précise que la profondeur de la saignée doit atteindre environ la moitié de l’épaisseur du mur, ce qui implique souvent des murs épais en pierre ou en brique. Il faut prévoir un jeu de dilatation en bout de panne, généralement autour de 2 centimètres, pour que le bois puisse travailler sans fissurer la maçonnerie. Cette technique offre une excellente tenue mécanique mais interdit toute correction après coup. Si la pente est mal calculée, il faut tout recommencer.

La muralière et les sabots métalliques pour les projets adossés modernes

La muralière est une pièce de bois horizontale fixée contre le mur existant. Les pannes viennent ensuite se poser dans des sabots métalliques vissés sur cette muralière. Cette solution présente deux atouts majeurs : elle s’adapte aux murs irréguliers et elle permet un réglage fin de la hauteur grâce aux sabots. J’ai testé cette méthode sur une extension de garage à Aix-en-Provence l’année dernière, et le gain de temps par rapport au scellement a été considérable. Le coût de la quincaillerie reste plus élevé, mais la fiabilité justifie cet investissement. Pour une toiture 1 pente supportant des tuiles lourdes, les sabots offrent une transmission des charges plus nette que le mortier.

Quelles sections de bois pour une charpente 1 pente performante

Le choix des sections représente la décision la plus structurante dans un projet de charpente bois. Une section trop faible entraîne des flèches visibles et des déformations sous charge ; une section trop forte fait grimper la facture sans bénéfice réel. Les tableaux fournis par Matériaux-naturels et les retours d’usage donnent des repères fiables pour les portées courantes. Pour une panne de 10 x 20 centimètres, la portée maximale conseillée se situe entre 3 et 3,5 mètres. Au-delà, il faut passer à du 12 x 24 ou intégrer une panne intermédiaire.

Bien dimensionner les pannes et les chevrons selon la portée

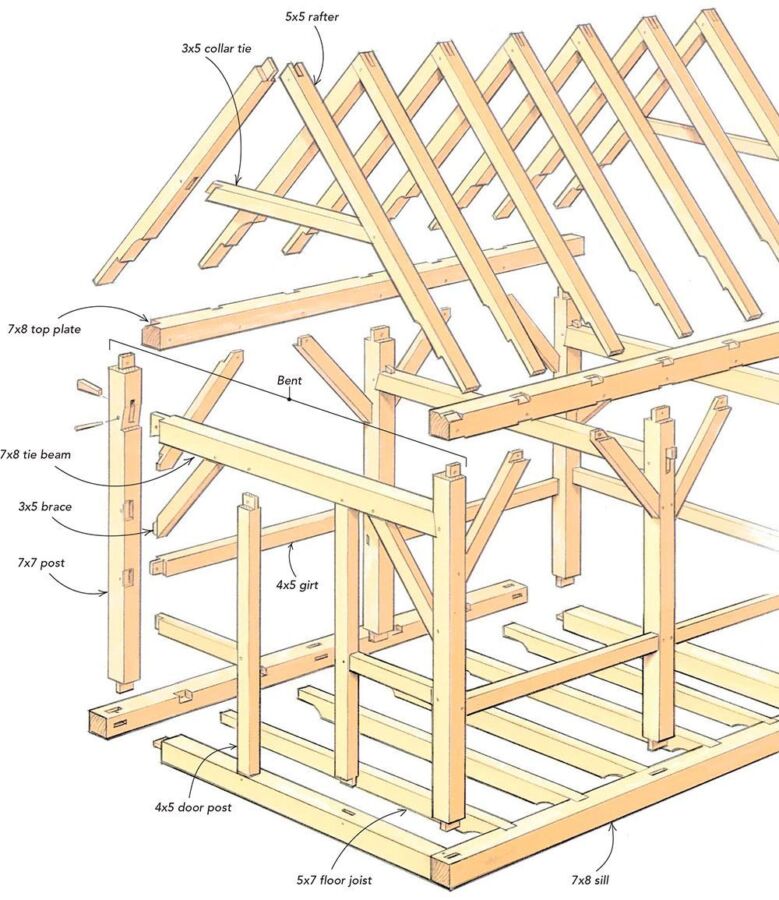

La panne est la pièce horizontale qui supporte les chevrons. Dans une charpente monopente, on trouve généralement une panne haute, une panne basse appelée sablière, et parfois une panne intermédiaire. Celle-ci réduit la portée des chevrons et permet de diminuer leur section. ConstructionBois rappelle que la panne intermédiaire reste facultative, mais je la recommande dès que la portée dépasse 4 mètres ou que la zone climatique impose une charge de neige importante. Sur un chantier récent à Marseille, j’ai utilisé des pannes intermédiaires en lamellé-collé pour une extension de 5,80 mètres de portée. Les chevrons ont pu rester en 6 x 12 au lieu de passer en 8 x 16, ce qui a allégé la manutention et le coût total.

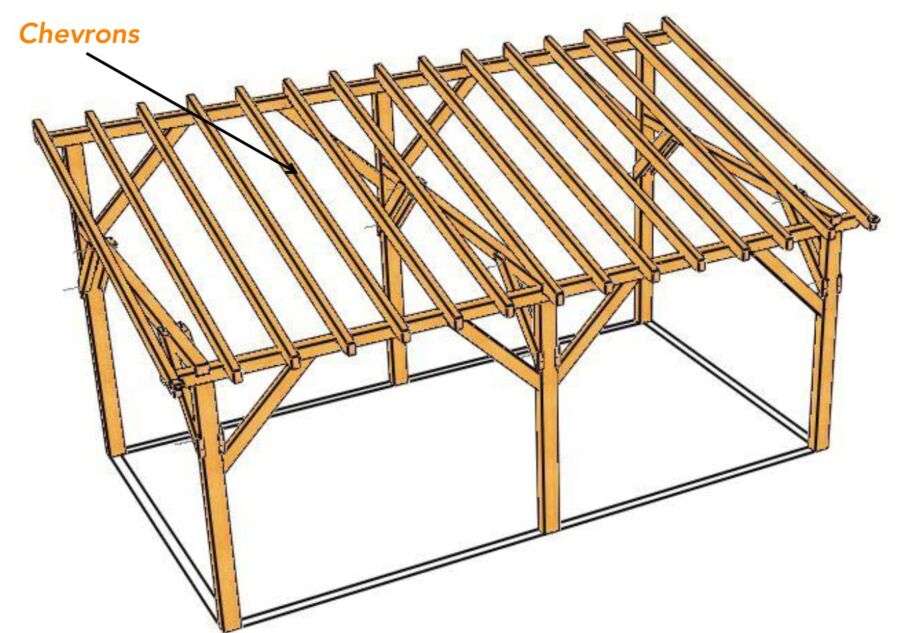

Les chevrons se posent perpendiculairement au sens de la pente. Leur espacement varie entre 40 et 60 centimètres selon la section et le type de couverture. Un entraxe de 60 centimètres fonctionne bien avec des panneaux isolants standard de 60 centimètres de large, un point pratique pour une future isolation. Les sections les plus courantes pour des chevrons oscillent entre 6 x 8 et 6 x 10 centimètres. Si la couverture choisie est lourde, comme des tuiles canal, il est prudent de resserrer l’entraxe à 40 centimètres ou d’augmenter la section.

Les erreurs de calcul qui fragilisent une construction bois

L’erreur la plus fréquente consiste à négliger les charges climatiques. Un plan PDF qui semble correct en zone protégée peut s’avérer insuffisant en bord de mer ou en montagne. Le vent exerce une pression énorme sur une toiture monopente, surtout si le versant est exposé aux rafales dominantes. Dans les Bouches-du-Rhône, les épisodes de mistral dépassent régulièrement 100 km/h, ce qui impose des fixations renforcées sur les pannes. Un cas publié sur ForumConstruire en 2024 évoque une maison en Bretagne, à 1 kilomètre de la côte, dont les pannes ont dû être doublées pour résister aux tempêtes hivernales.

Autre erreur classique : oublier le poids des panneaux solaires. Un propriétaire qui installe des panneaux photovoltaïques sur une toiture 1 pente alourdit considérablement la charge. La structure doit être pensée dès le départ pour encaisser ces charges supplémentaires. Dans mon atelier, je conseille toujours d’intégrer cette hypothèse dans le plan de charpente, même si l’installation n’est pas immédiate. Le surcoût d’une section légèrement supérieure reste dérisoire comparé à une reprise de charpente complète.

Inspirations et modèles charpente bois pour une toiture à une pente

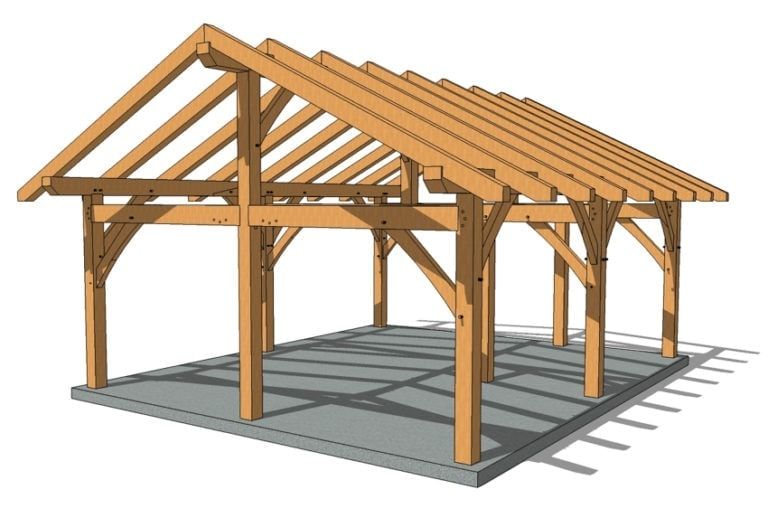

La charpente 1 pente séduit par son design épuré et sa facilité d’intégration à l’architecture contemporaine. De nombreux modèles de maisons bois utilisent ce type de toiture pour créer des volumes asymétriques et de grandes surfaces vitrées côté sud. Les inspirations charpente que je vois passer dans les projets récents privilégient le Douglas massif apparent à l’intérieur, avec des pannes laissées visibles pour apporter un caractère chaleureux à la pièce de vie.

Des plans de maison bois adaptés à la monopente

Les plans de maison bois modernes intègrent souvent une toiture monopente pour les extensions ou les annexes. L’avantage principal réside dans la possibilité d’adossement contre un mur existant sans créer de noue complexe. L’eau de pluie s’écoule d’un seul côté, ce qui simplifie la gestion des gouttières et des descentes d’eau pluviale. Pour une extension de salon ouvrant sur un jardin, la monopente permet de créer une hauteur sous plafond généreuse côté pignon, avec des pannes hautes qui laissent passer la lumière naturelle.

Un projet réalisé à Plan-de-Cuques illustre bien cette tendance. Le client avait acheté un plan de charpente bois générique sur internet, prévu pour une portée de 4 mètres. Son extension atteignait 4,80 mètres de portée, ce qui rendait le plan inadapté. J’ai dû recalculer les sections et ajouter une panne intermédiaire avant de délivrer le plan PDF corrigé. La leçon est simple : un modèle de charpente doit toujours être vérifié par rapport à la portée réelle et à la zone géographique. Un plan générique n’est qu’une base de travail, pas une solution clé en main.

Intégrer une charpente bois apparente dans son intérieur

Le design charpente bois ne se limite pas à la structure extérieure. Dans un projet d’extension, laisser les chevrons et les pannes apparents crée un effet architectural fort. Le bois apporte une texture naturelle qui contraste avec les murs blancs et le béton ciré. Pour un rendu optimal, je recommande d’utiliser du Douglas raboté avec des finitions huilées, qui révèlent les veines du bois et protègent la surface contre l’humidité. Les fixations métalliques apparentes peuvent devenir un élément décoratif si elles sont choisies avec soin, par exemple avec des sabots en acier thermolaqué noir.

Pente minimale et choix de la couverture : le duo qui décide de tout

La pente d’une toiture 1 pente se choisit en fonction de la couverture, pas l’inverse. MisterToiture conseille une inclinaison minimale de 15 degrés pour les tuiles et les matériaux courants, mais il existe des exceptions. Certaines couvertures spécifiques comme le bac acier ou les membranes PVC acceptent des pentes beaucoup plus faibles, autour de 5 à 7 degrés. Un sujet publié sur ForumConstruire en 2024 présente une toiture avec une pente de 6 % et une couverture PLX, mais cette solution demande une mise en œuvre irréprochable et une étanchéité renforcée.

Les règles à respecter pour une faible pente

Lorsque la pente est faible, l’écoulement de l’eau ralentit. Les risques d’infiltration augmentent au niveau des fixations et des recouvrements. Il faut alors choisir des systèmes de couverture conçus pour ces configurations, avec des profilés spéciaux et des joints adaptés. La charpente doit également être parfaitement plane, car une faiblesse de 5 millimètres sur une panne peut provoquer une flaque qui stagne. Charpente de France indique que ses kits monopente en Douglas massif sont compatibles avec des couvertures légères ou lourdes, à condition que le dimensionnement initial prenne en compte le poids réel du matériau.

Pour un projet de garage ou d’abri de jardin, le bac acier reste une valeur sûre. Il est léger, rapide à poser et accepte des pentes réduites. Pour une extension habitable, je privilégie parfois une couverture en bac acier avec une isolation sous toiture et un plafond en bois ou en BA13. Le coût reste maîtrisé et l’étanchéité est excellente si les liteaux et contre-liteaux sont correctement espacés. Il faut compter environ 15 à 25 euros par mètre carré pour le bac acier, contre 30 à 50 euros pour une couverture en tuiles.

Panneaux solaires et toiture 1 pente : une combinaison gagnante

La toiture monopente offre un angle naturellement orienté vers le soleil. Si le versant est exposé sud, l’installation de panneaux solaires devient très rentable. Sur une pente de 20 à 25 degrés, les panneaux captent un rayonnement optimal sans nécessiter de support surélevé. En revanche, le poids supplémentaire doit être intégré au plan de charpente dès le départ. Les chevrons et les pannes doivent supporter à la fois la couverture, l’isolation, les panneaux et les rails de fixation. Un avis pertinent sur ForumConstruire mentionnait un projet avec 12 panneaux solaires prévus pour un abri de voiture. La section des chevrons avait été augmentée de 6 x 8 à 6 x 10, une précaution simple mais décisive.

Lire un plan PDF de charpente bois : les points à vérifier avant commande

Un plan PDF de charpente n’a de valeur que s’il est lisible et complet. Beaucoup de plans gratuits téléchargés sur internet ne comportent pas les cotations d’assemblage, la position exacte des sabots ou le sens des fibres du bois. Avant de commander votre bois, prenez le temps de vérifier plusieurs points de contrôle. Le plan doit indiquer la portée, les entraxes, les sections, la pente et la nature des fixations. Sans ces informations, vous risquez de vous retrouver avec des pièces mal dimensionnées.

Les informations indispensables d’un plan professionnel

Un plan charpente bois professionnel commence par un encadré des charges : poids de la couverture, charge de neige, pression du vent. Ces valeurs déterminent tout le reste. Le plan doit ensuite montrer une vue en coupe de la toiture avec les hauteurs côté bas et côté haut, ainsi que l’angle de la pente. Les entraxes des chevrons et des pannes doivent être clairement cotés. Enfin, la liste des pièces avec leurs dimensions exactes permet de préparer la commande de bois sans erreur.

Je recommande de croiser au moins deux sources avant de valider un plan. Par exemple, les données de Woodup sur l’entraxe des chevrons et celles de Matériaux-naturels sur les sections de pannes se complètent utilement. Si les deux documents donnent des valeurs différentes, c’est généralement que les hypothèses de charge ne sont pas les mêmes. Dans ce cas, il faut retenir l’hypothèse la plus défavorable ou consulter un charpentier pour trancher.

Faire appel à un bureau d’études pour les grandes portées

Au-delà de 5 mètres de portée, je déconseille de se fier uniquement à des tableaux génériques. Le vent, la neige et les charges permanentes deviennent trop importants pour une simple règle empirique. Un bureau d’études en structure bois peut réaliser un calcul complet avec les logiciels de la profession. Le coût de cette prestation varie entre 400 et 800 euros selon la complexité. C’est une dépense qui paraît élevée, mais qui évite des sinistres bien plus coûteux. J’ai déjà vu des charpentes monopentes de 6 mètres de portée se fissurer au bout de deux hivers parce que les sections avaient été choisies au jugé.

FAQ : vos questions sur les plans de charpente 1 pente

Voici les réponses aux questions que je reçois le plus souvent sur les plans PDF, les modèles de charpente bois et la construction d’une toiture à 1 pente.

Quelle est la différence entre une panne sablière et une panne faîtière dans une charpente 1 pente ?

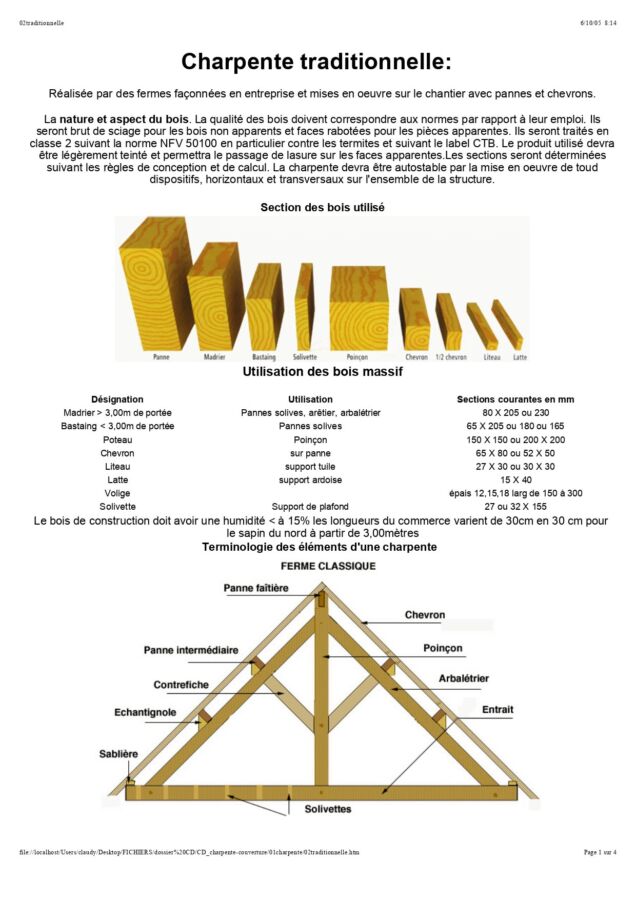

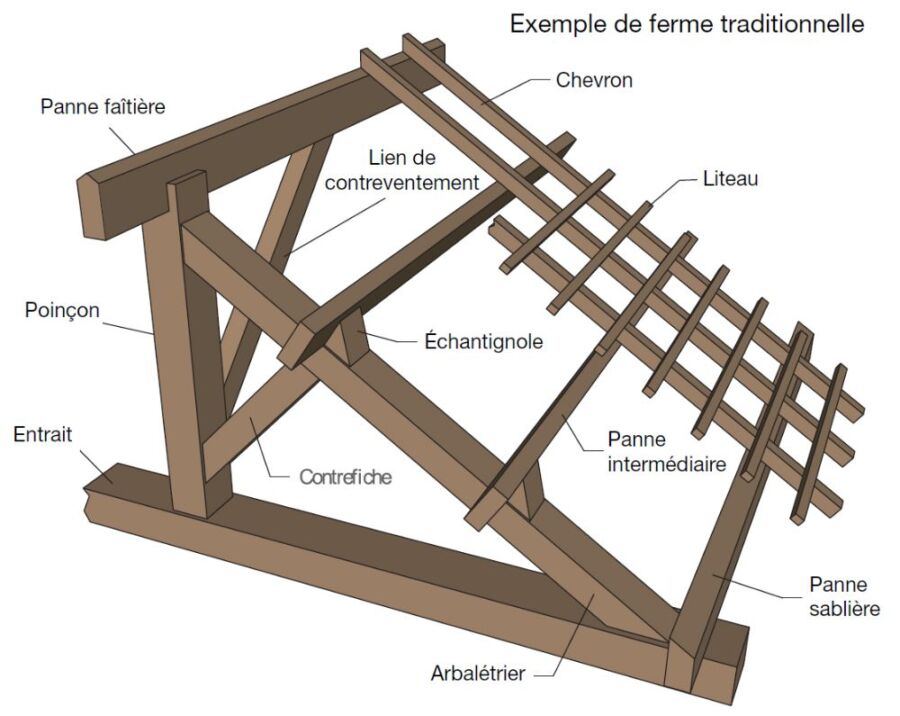

La panne sablière est la pièce basse située en partie inférieure de la pente, qui repose sur le mur le plus bas. La panne faîtière, même dans une monopente, désigne la pièce haute placée au point le plus élevé du versant. Entre les deux, on peut ajouter une ou plusieurs pannes intermédiaires pour réduire la portée des chevrons. Chaque panne doit être parfaitement alignée pour que la toiture soit plane.

Peut-on installer des panneaux solaires sur une toiture 1 pente existante ?

Oui, à condition que la charpente ait été dimensionnée pour supporter le poids supplémentaire. Les panneaux solaires ajoutent généralement 10 à 15 kg par mètre carré, hors rails de fixation. Si le plan de charpente initial n’a pas prévu cette charge, il faudra renforcer les chevrons ou ajouter des appuis. Mon conseil est d’intégrer les panneaux solaires dès la conception du plan PDF afin d’éviter des travaux de reprise coûteux.

La réussite d’une charpente bois 1 pente repose sur trois piliers : un plan PDF précis, des sections de bois cohérentes avec les charges réelles, et une fixation adaptée au support. Les modèles d’inspiration ne manquent pas, des abris de jardin aux extensions contemporaines en architecture bois. Prenez le temps de mesurer, de calculer et de vérifier chaque cote avant de commander votre bois. Une toiture 1 pente bien conçue offre un design épuré, une excellente durabilité et une grande liberté d’aménagement intérieur.
