Assemblage Charpente en Bois : Les Techniques Essentielles

La charpente d’un bâtiment ne tient que par ses jointures. Un assemblage bien pensé répartit les charges, résiste aux efforts et traverse les décennies sans se déformer. Les méthodes traditionnelles comme les tenons et mortaises côtoient désormais les connecteurs métalliques haute résistance, et chaque ferme charpente traditionnelle a son domaine, ses avantages et ses limites. Ce guide passe en revue les principaux procédés d’assemblage pour les charpentes en bois, avec des exemples concrets, des principes de calcul et des conseils pratiques issus de chantiers récents. Le lecteur y trouvera de quoi faire un choix raisonné pour sa construction, en toute connaissance de cause.

Le bois est un matériau vivant. Il travaille, il respire, il se stabilise. Un assemblage qui ignore cette réalité finit toujours par se fissurer ou se desserrer. Depuis vingt ans, les ateliers de menuiserie et les bureaux d’études ont développé des solutions qui respectent le comportement du matériau tout en offrant des gains de productivité. L’objectif ici n’est pas de dresser un catalogue exhaustif, mais de montrer comment les techniques s’adaptent aux contraintes de chaque projet, qu’il s’agisse d’une grange rénovée ou d’un toit terrasse contemporain.

Pourquoi le choix de l’assemblage conditionne la solidité de la charpente

Toute charpente transmet des charges : le poids de la toiture, la neige, le vent, les éventuelles charges d’exploitation. Ces charges créent des efforts de compression, de traction et de cisaillement au niveau des liaisons entre les pièces. Un assemblage mal conçu, même avec un bois de belle section, devient le point faible de la structure. À l’inverse, un montage bien pensé permet d’utiliser des pièces plus légères tout en garantissant une sécurité optimale.

Le calcul des assemblages ne se devine pas. Les règles de l’Eurocode 5, applicables dans toute l’Union européenne, définissent des valeurs de résistance pour chaque type de connexion. Elles prennent en compte la masse volumique du bois, le diamètre des organes d’assemblage, les espacements entre les éléments. Une erreur de positionnement d’un boulon de douze millimètres peut faire passer la capacité d’une liaison sous le seuil requis. C’est une réalité que l’on vérifie tous les jours sur les chantiers.

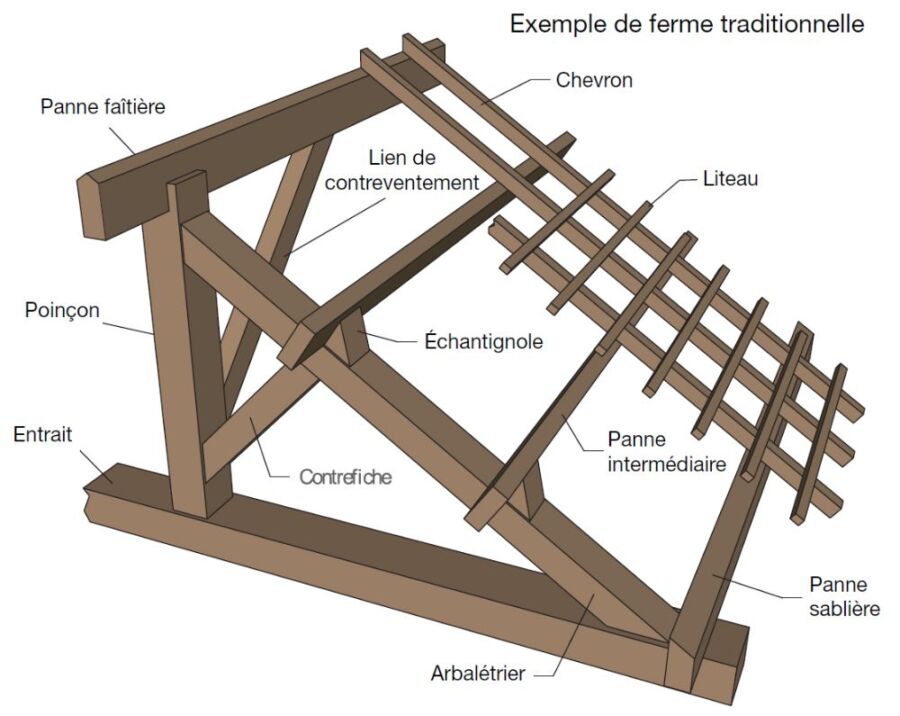

Prenons un exemple chiffré : une ferme traditionnelle en chêne, avec un entraxe de quatre mètres, doit supporter environ 80 kilogrammes par mètre carré de toiture en tuiles canal. La liaison faîtière – là où les deux arbalétriers se rejoignent – reçoit une poussée horizontale de près de 4 tonnes. Un simple clouage ne suffit pas. Il faut un assemblage tenon-mortaise chevillé ou un connecteur métallique vissé. Le choix du procédé modifie directement la section des pièces, et donc le coût.

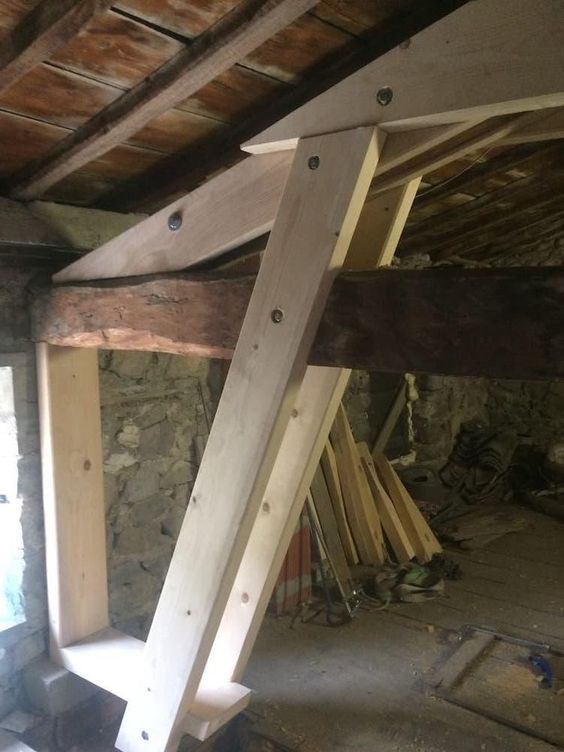

Sur un chantier de rénovation à Aix-en-Provence en 2024, une ferme existante en piètre état a été renforcée en doublant les arbalétriers et en posant des sabots métalliques à la place des anciens boulons rouillés. Les plans du bureau d’études indiquaient un espacement précis de quatre-vingts millimètres entre chaque connecteur. Les ouvriers ont marqué les positions avec un gabarit avant perçage. Les vis autoforeuses de dix centimètres n’ont pas rencontré de bois mort, ce qui a permis un serrage régulier. Résultat : une structure qui supporte désormais des panneaux solaires, sans mouvement perceptible.

Ne négligeons pas non plus la dimension esthétique. Dans une charpente apparente, les assemblages traditionnels en tenon et mortaise offrent un rendu élégant que les connecteurs métalliques ne remplacent pas. Les clients le savent et le demandent. Le charpentier doit alors trancher : respecter la demande, avec un coût plus élevé dû à la main-d’œuvre, ou proposer une alternative mixte – des embrèvements apparents pour la partie visible et des renforts discrets cachés dans l’épaisseur du bois.

En fin de compte, l’assemblage ne se choisit pas une fois les plans dessinés. Il conditionne la géométrie des pièces, les sections, les entraxes, les éventuelles pièces de renfort. Raisonner en amont fait gagner un temps précieux au montage et évite de mauvaises surprises. La solidité d’une charpente se décide dès la phase de conception.

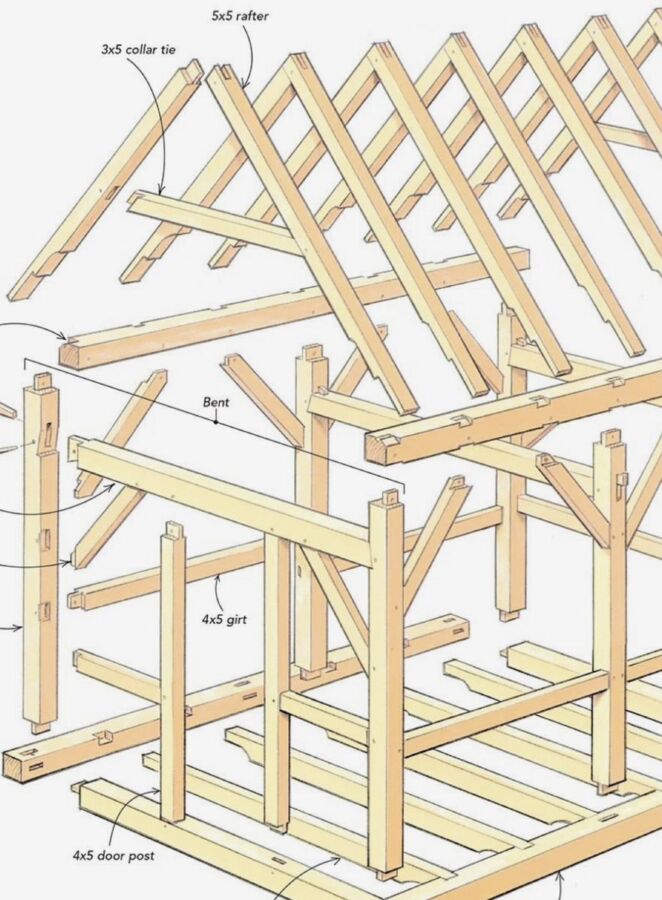

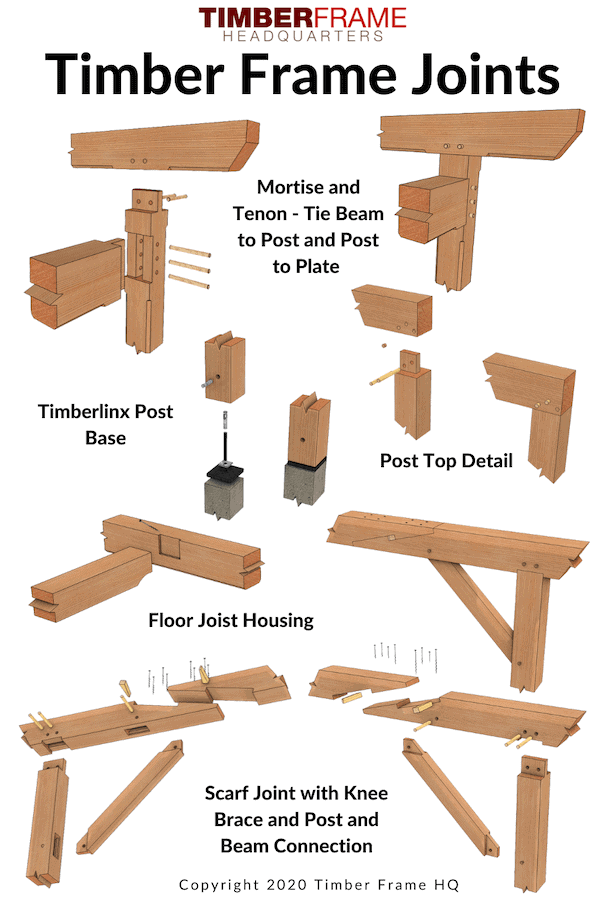

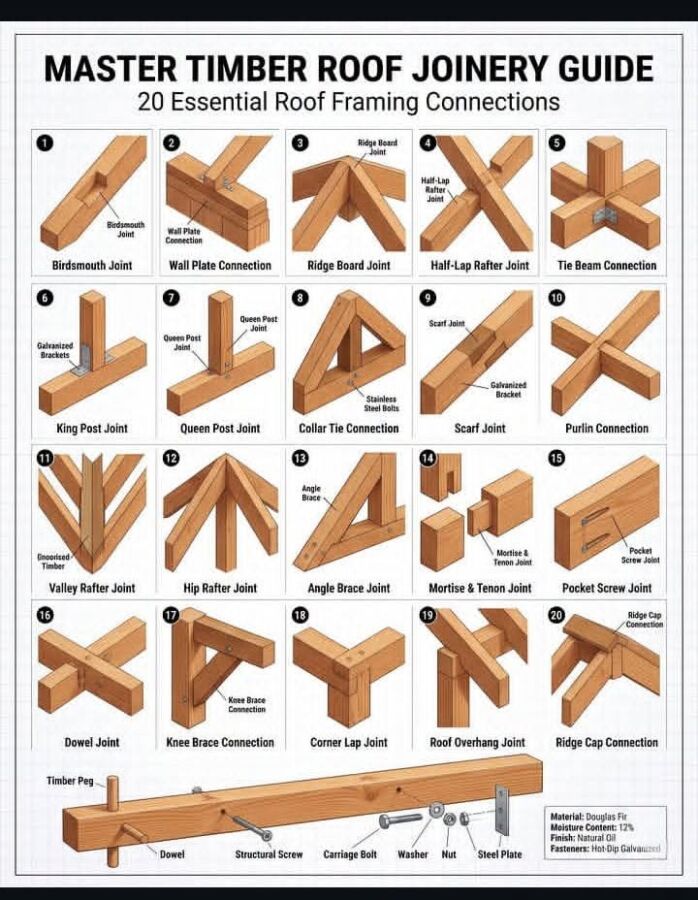

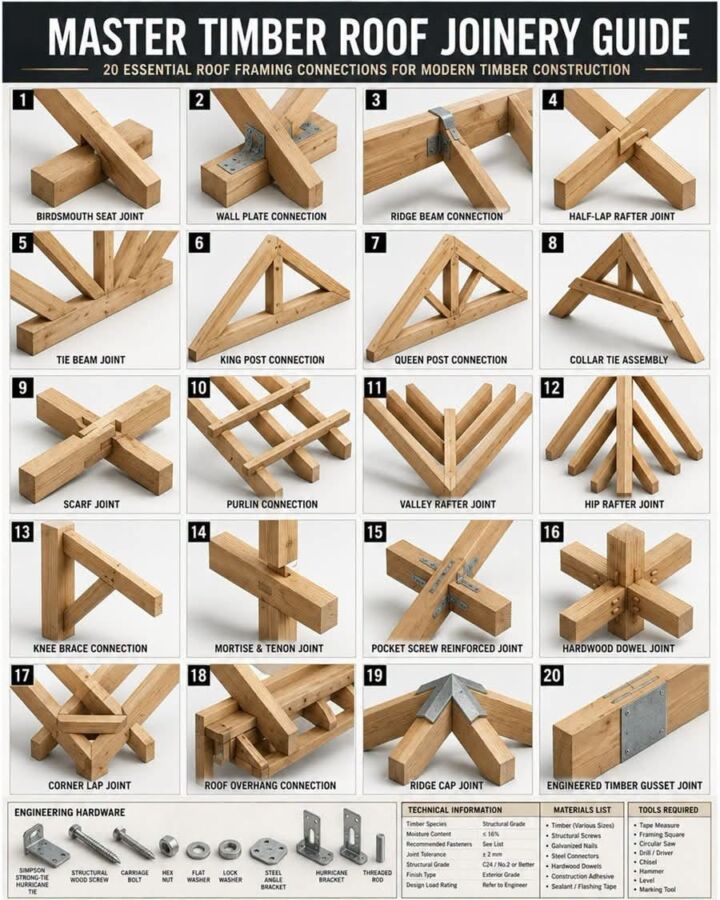

Les assemblages traditionnels : tenons, mortaises, mi-bois et embrèvements

Avant l’arrivée des connecteurs métalliques, les charpentiers assemblaient le bois à bois. Cette école a laissé un savoir-faire considérable. Le tenon et la mortaise constituent sans doute la base de cet art. Le tenon, détail saillant taillé à l’extrémité d’une pièce, pénètre dans une mortaise – une cavité rectangulaire ménagée dans l’autre pièce. La précision du tracé et de l’exécution garantit un emboîtement parfait, sans jeu.

Pour une charpente traditionnelle, on complète souvent le tenon par une cheville en bois, généralement en acacia ou en chêne, passée à travers la liaison. La cheville, légèrement décalée par rapport à l’axe de la mortaise, plaque les deux pièces l’une contre l’autre et empêche tout mouvement latéral. Lors d’une restauration à Arles en 2023, des chevilles de vingt millimètres de diamètre ont été trempées dans une huile de lin avant d’être enfoncées. Cette graisse naturelle a facilité la mise en place et protège le bois de l’humidité. Le tenon-mortaise reste, à mes yeux, la référence en matière de stabilité.

Le mi-bois fonctionne sur un principe différent : chaque pièce reçoit une entaille de la moitié de son épaisseur, puis les deux entailles s’emboîtent à angle droit ou en croix. Ce type de jointure se rencontre souvent dans les pannes, les faîtages et les croix de Saint-André. La surface de contact est parfaite, mais les efforts de soulèvement doivent être faibles, car aucun élément ne retient franchement les pièces vers le haut. On y remédie en ajoutant un boulon vertical ou une cheville traversante.

L’embrèvement est une technique d’assemblage oblique souvent utilisée pour les pièces soumises à la compression. L’extrémité d’un arbalétrier, par exemple, vient se poser dans une entaille de l’entrait, en respectant une obliquité de quinze à trente degrés. Cet assemblage ne demande pas de quincaillerie, mais exige un bon comportement du bois au niveau du talon. On recommande dans ce cas d’utiliser une essence à haute densité, comme le chêne ou le châtaignier.

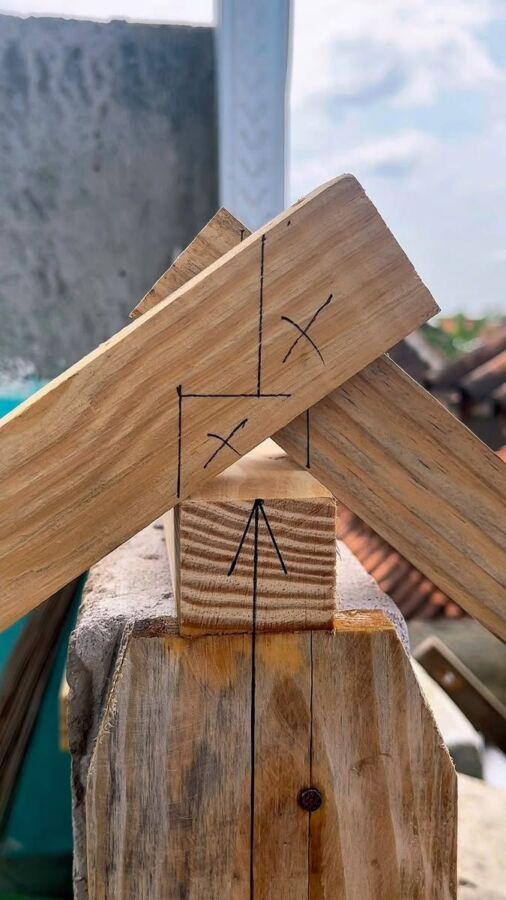

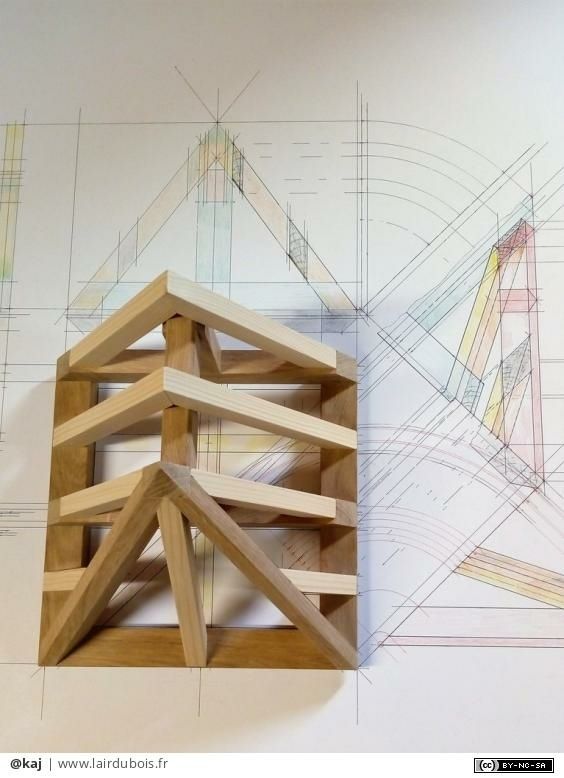

Dans la menuiserie de charpente, le traçage de ces assemblages demande des compétences géométriques avancées. Les charpentiers utilisent des épures grandeur nature pour définir les angles et les longueurs avant de tailler le bois. Aujourd’hui, un logiciel de CAO permet de faire ces épures plus rapidement, mais les vieux réflexes restent utiles. Sur un chantier de restauration dans le Vaucluse, le charpentier a dû reproduire à la main des assemblages du XVIIIe siècle, faute de plans d’époque. Il a relevé les formes des pièces existantes et les a reconstituées à l’identique avec un trait de charpente classique. Son expérience a permis une jonction parfaite entre les parties anciennes et les nouvelles.

Ces techniques traditionnelles ont un coût : la main-d’œuvre est importante, et le temps de fabrication peut doubler par rapport à un assemblage avec connecteurs. Cependant, elles offrent une longévité remarquable, entretenue par une simple inspection périodique. Une ferme assemblee il y a deux cents ans tient toujours debout lorsque les bois ont été bien choisis.

Les assemblages modernes : connecteurs métalliques et boulonnerie

Le vingtième siècle a vu l’arrivée massive des connecteurs métalliques dans la construction en bois. Les sabots, les étriers, les plaques en forme de pointes et les boulons de haute résistance ont transformé les méthodes de travail. Ces éléments permettent un montage rapide, sans avoir à découper des jonctions complexes. Les délais de chantier ont été réduits d’un tiers environ dans les structures légères.

Le sabot est une équerre en acier galvanisé, généralement pliée, dans laquelle viennent se loger les pièces de bois. Il se fixe par des pointes ou des vis spéciales. On l’emploie couramment pour l’ossature légère, les panneaux de contreventement et les supports de solivage. Sa mise en œuvre est simple : on positionne le sabot, on trace les percements, on cloue ou on visse. Il n’y a pas de calcul de portance à faire soi-même, il suffit de respecter les tableaux de charges fournis par le fabricant.

Le boulonnage convient mieux aux structures massives, où des efforts importants se transmettent à travers des pièces épaisses. Des boulons de douze à vingt millimètres traversent le bois et sont serrés avec des rondelles larges pour répartir la pression. L’usage d’une clé dynamométrique reste indispensable pour un serrage contrôlé. Sur une construction à Montpellier en 2022, des boulons de seize millimètres en acier galvanisé ont assemblé des poutres lamellé-collé de 240 × 600 millimètres. Le couple de serrage préconisé par l’ingénieur atteignait 180 N·m. Les ouvriers ont vérifié chaque écrou après une semaine de charge, constatant une légère relaxation qui a nécessité un second serrage.

Les plaques en forme de pointes, aussi appelées « connecteurs à plaque », sont surtout utilisées dans les fermettes industrielles. Une presse hydraulique enfonce une plaque d’acier à pointes dans le bois aux endroits stratégiques. Les fermettes sont fabriquées à l’usine, puis posées sur site. Cette préfabrication offre une précision géométrique de l’ordre du millimètre, ce qui facilite la pose des couvertures. Elle réduit aussi les déchets de bois, car les découpes sont optimisées en usine.

L’inconvénient de ces techniques modernes réside dans la corrosion. Même galvanisés, les aciers sont sensibles aux environnements humides et acides. Pour du bois exotique, dont les tannins sont agressifs pour les métaux, on recommande des fixations en inox. Il faut également veiller à l’esthétique apparente : les connecteurs se voient rarement dans une charpente traditonnelle exposée. Un compromis consiste à les dissimuler dans les épaisseurs, ou à choisir des modèles laqués couleur bois.

En définitive, les connecteurs métalliques ne remplacent pas totalement les assemblages bois-bois, mais ils leur apportent une complémentarité appréciable. Ils permettent de fiabiliser les zones à forte charge, de rattraper des défauts de tracé et de faciliter les ajustements sur chantier. Ils demandent toutefois une application rigoureuse des préconisations du fabricant, notamment sur les espacements, les distances aux bords et la profondeur d’ancrage. C’est le prix à payer pour profiter de la rapidité et de la flexibilité qu’ils offrent.

Coupe, vissage et boulonnage : le processus d’assemblage pas à pas

Lorsqu’un assemblage doit être réalisé sur place, la coupe, le vissage et le boulonnage restent des opérations courantes. Pour éviter les désordres, il faut respecter un ordre logique et de bonnes pratiques.

La première étape consiste à préparer les pièces de bois. Elles doivent être sèches, avec un taux d’humidité idéalement inférieur à 18 %, afin de limiter les retraits et les fissurations ultérieures. On les débite à la longueur, puis on trace précisément les emplacements des trous à l’aide d’une équerre et d’un crayon de charpentier. Un gabarit en contreplaqué peut servir pour les séries répétitives.

Le perçage se fait avec une perceuse colonne ou une perceuse à main équipée d’une mèche de bonne qualité. Le diamètre du trou doit être légèrement supérieur à celui du boulon – en général deux millimètres de plus – pour permettre la mise en place sans forcer. Si le trou est trop petit, le boulon risque de fendre le bois. S’il est trop grand, la liaison aura du jeu et travaillera mal. On perce toujours depuis la face qui sera visible, afin que les éventuelles éclaboussures de bois disparaissent à l’intérieur du trou.

Le vissage suit généralement le perçage, lorsqu’il s’agit de vis à bois. On choisit la longueur de vis telle qu’elle pénètre à plus de huit fois son diamètre dans la pièce de support. Par exemple, une vis de six millimètres nécessite au moins quarante-huit millimètres de pénétration. Les vis à filet partiel sont préférables pour les assemblages de structure, car le filet n’agit que dans la pièce de support, tandis que la tête reste libre dans la pièce supérieure. Cela autorise les mouvements de retrait du bois.

Pour le boulonnage, on insère le boulon, on pose une rondelle de chaque côté, puis on visse l’écrou. Le serrage doit être régulier, avec une clé dynamométrique si le couple est mentionné dans les plans. En règle générale, un boulon de douze millimètres se serre à 80 N·m, un boulon de seize à 180 N·m. On vérifie l’alignement des pièces pendant l’opération à l’aide d’un niveau ou d’un fil à plomb. Toute contrainte résiduelle peut provoquer une déformation visible.

Un cas vécu sur un chantier de garage à Aubagne : les ouvriers ont été tentés d’utiliser une vis plus courte que prévue pour gagner du temps. Le bureau d’études a fait arrêter la pose, car la longueur de vissage était insuffisante pour reprendre les efforts de soulèvement. Cette décision a évité un arrachement sous l’effet du vent. Une vis trop courte ou un couple de serrage approximatif annule tous les calculs du bureau d’études.

Il faut aussi prendre en compte le retrait du bois après le serrage. Le bois frais se rétracte en séchant, ce qui peut desserrer les boulons. Lorsqu’on assemble du bois vert, on prévoit un second serrage après quelques semaines. On peut aussi utiliser des rondelles fendues, qui maintiennent une certaine précontrainte malgré le retrait.

Le choix des matériaux : essences de bois, visserie et traitements

Tous les bois ne se comportent pas de la même manière face aux efforts et à l’humidité. Pour une charpente destinée à rester apparente, les essences comme le chêne, le douglas, le mélèze ou le châtaignier offrent un bon compromis entre résistance, stabilité et esthétique. Un chêne de qualité supérieure résiste bien à la compression, mais son retrait peut provoquer des fentes aux extrémités. On préfère parfois le douglas pour sa résistance naturelle aux champignons, surtout en milieu humide.

La section des pièces dépend de la portée, de l’entraxe et des charges. Dans l’habitat courant, des solives de 63 × 175 millimètres d’entraxe quatre-vingts centimètres soutiennent sans difficulté des planchers de 150 kg/m². Les pannes, qui supportent les chevrons, sont souvent du 75 × 225 millimètres pour des portées de cinq mètres. Ces sections évoluent néanmoins en fonction du calcul aux états limites ultimes et aux états limites de service, la déformation étant parfois le facteur déterminant.

La visserie est un sujet que l’on traite trop à la légère. Les vis annelées, spéciales structure, ont une bien meilleure tenue que les vis à bois ordinaires. On choisit des produits avec un traitement de surface contre la corrosion, en fonction de la classe de service. Pour une charpente visible et ventilée, une classe de service 2 convient avec une galvanisation ou une zinguée. Pour une exposition permanente à l’humidité, on passe en inox A2 ou A4.

Voici quelques repères chiffrés concernant les assemblages courants :

• Un boulon de 12 mm en acier galvanisé développe une résistance à l’arrachement d’environ 15 kN dans du chêne sec.
• Une vis de 8 mm d’ancrage nominal 80 mm reprend jusqu’à 2,5 kN de cisaillement dans du douglas.
• Une cheville en bois de 20 mm, mouillée avant la pose, tient près de 8 kN en cisaillement.
• Un sabot de 140 mm de largeur, cloué avec douze pointes crantées, supporte une charge en traction de 12 kN.

Il faut également penser aux traitements du bois. Une charpente exposée à l’humidité nécessite un traitement par autoclave ou une application de produit insecticide et fongicide. Les résineux comme le pin sylvestre absorbent facilement les traitements, tandis que le chêne se traite plus difficilement de l’intérieur. Dans les régions du sud, le risque d’attaques de termites est réel. Des charpentes anciennes ont été protégées par des pulvérisations régulières de borate de sodium, une solution écologique.

Essence	Densité (kg/m³)	Résistance en compression (MPa)	Usage type
Chêne	720	52	Assemblages exposés, chevilles
Douglas	510	42	Pannes, chevrons, charpente apparente
Mélèze	560	45	Menuiserie extérieure, bardage
Pin sylvestre	520	40	Ossature économique, fermettes
Lamellé-collé	480	48	Grandes portées, poutres courbes

Une erreur fréquente est de mélanger les essences sans planifier les dilatations. On ne mélange pas du chêne et du pin dans une même liaison sans calculer les efforts de retrait différentiel. Un coordinateur expérimenté l’interdirait. Le choix du bois et de la quincaillerie doit être fait ensemble.

Les principes de calcul et les normes à respecter pour un assemblage sûr

La réglementation française s’appuie sur l’Eurocode 5 pour la conception des ouvrages en bois. La norme NF EN 1995-1-1, traduite en Annexe Nationale, définit les règles de calcul des assemblages. Pour chaque type de liaison, on vérifie la résistance de calcul, qui doit être supérieure à l’effet de calcul des actions. On réalise ensuite une vérification des déformations, afin de garantir le confort et l’aspect de la construction.

La résistance d’un boulon en double cisaillement dépend de la densité du bois, du diamètre du boulon et des épaisseurs des pièces. Les formules données dans l’Eurocode intègrent des coefficients de modification pour les charges de longue durée, l’humidité et la température. On utilise également des coefficients de sécurité partiels, qui varient entre 1,3 et 1,4 selon le matériau.

Prenons un cas simple : une liaison poteau-poutre avec deux boulons de seize millimètres. La charge de compression verticale est de 50 kN. Le calcul donne une capacité de 42 kN par boulon, en tenant compte de l’écartement minimal de cinq diamètres entre les boulons. Il faut donc deux boulons pour rester dans les limites, mais trois boulons pour obtenir une marge confortable. Les plans d’atelier intègrent ces données en amont, de manière à prévoir les perçages avant la pose.

Les distances aux extrémités des bois sont tout aussi importantes. Une distance trop faible à l’extrémité d’une pièce augmente le risque de fendage au niveau du tenon ou du trou du boulon. La norme exige une distance minimale de sept diamètres pour les boulons dans la direction du fil du bois. Pour les vis, elle est de dix diamètres. Ces valeurs paraissent contraignantes, mais elles protègent la structure contre les ruptures fragiles.

Le DTU 31.1 encadre la mise en œuvre des charpentes en bois, y compris les tolérances de pose. La verticalité des poteaux doit être contrôlée, avec un écart maximal de cinq millimètres par mètre. Les appuis sur les murs doivent être réalisés avec un étai temporaire jusqu’à stabilisation de la charpente. On vérifie enfin que les fixations ne traversent pas des zones de nœud ou de fente, car le bois se comporte très différemment dans ces zones.

La pratique du métier montre que la plupart des sinistres de charpente proviennent d’une mauvaise exécution plutôt que d’un mauvais calcul théorique. Des diamètres de trou trop grands, des distances aux bords trop faibles, un serrage excessif des boulons : autant de causes fréquentes de microfissures. Le charpentier expérimenté contrôle chaque étape avec les gabarits de pose et les clés dynamométriques. Il n’improvise pas les valeurs.

Une anecdote éclairante : lors de la réparation d’un préau scolaire à Salon-de-Provence, l’ingénieur a constaté que les sabots étaient fixés avec des pointes torses, au lieu de vis HR. La résistance au vent était inférieure de près de 60 % à la valeur attendue. La réfection a nécessité le remplacement de tous les connecteurs. Le surcoût, environ quatre mille euros pour le matériel et la main-d’œuvre, aurait pu être évité avec une simple lecture des fiches techniques.

Les erreurs fréquentes dans les assemblages de charpente et leurs conséquences

Les retours d’expérience sur les chantiers mettent en lumière quelques erreurs récurrentes. La première consiste à sous-dimensionner les pièces, notamment pour les fermes traditionnelles. On pense qu’une poutre plus courte peut être plus fine, alors que la déformation dépend du moment quadratique, qui varie avec le cube de la hauteur. Une poutre de deux cent quatre-vingts millimètres de hauteur est environ deux fois plus rigide qu’une poutre de deux cent vingt millimètres, pourtant le prix du bois n’augmente pas dans les mêmes proportions.

Une autre erreur, plus grave, concerne la pose des connecteurs métalliques sans respect des angles. Un sabot de fixation doit être posé dans l’axe exact de la poutre, faute de quoi il exerce un moment de torsion sur le bois. Les poutres porteuses se déversent et l’ensemble se déforme. On a vu des panneaux solaires posés sur des charpentes devenues instables, obligeant à une reprise complète de la structure après seulement dix ans de service.

L’oubli des conditions de séchage est également courant. Un taux d’humidité supérieur à 24 % au moment de la pose, suivi d’un séchage rapide en été, provoque des fentes en bout de pièces. Ces fentes ne menacent pas forcément la structure, mais elles fragilisent les zones d’ancrage des vis. Pour éviter ce phénomène, on recommande de stocker le bois à l’abri quelques semaines avant l’assemblage, ou de le prépercer de manière généreuse.

La négligence des niveaux est une autre source de désordre. Une charpente doit être montée de niveau, d’équerre et d’aplomb. Des cales en bois ou des plaques de réglage permettent de corriger les défauts de béton. Un contrôle laser avant serrage définitif reste la meilleure pratique. On note l’état des appuis et des ancrages sur le plan de réception, avant de procéder aux finitions.

Enfin, il faut mentionner le risque des modes de fixation économiques. Les clous tordus ou crantés n’apportent pas de résistance à l’arrachement suffisante dans les assemblages sollicités en traction. On les réserve aux liaisons stabilisées, comme le contreventement. Les clous lisses, quant à eux, perdent de leur adhérence avec le temps, surtout en atmosphère humide. Une charpente réalisée avec de simples clous pour des pannes ou des arbalétriers montre rapidement des jeux et des craquements.

Sur le chantier d’une maison individuelle à Manosque, en 2025, l’assemblage des chevrons a été fait avec des pointes annelées, comme sur une ossature légère. Après six mois, le vent de mistral a provoqué un arrachement partiel de deux chevrons. Il a fallu ajouter des équerres de fixation, puis recouper les extrémités fissurées. Le charpentier qui a accompli la réparation a conclu qu’une vis structurelle aurait évité l’incident et n’aurait coûté qu’une heure de plus en tout.

Ces exemples montrent à quel point la technique d’assemblage ne doit pas être choisie arbitrairement. La logique du « ça tiendra bien » n’a pas sa place dans les structures d’habitacle. Un minimum de raisonnement structurel, une bonne lecture des plans et le respect des fixations préconisées épargnent généralement bien des désagréments.

L’évolution des techniques d’assemblage et les innovations à surveiller

L’assemblage du bois ne cesse d’évoluer, avec l’arrivée de systèmes numériques et de nouveaux matériaux. Depuis quelques années, la fabrication assistée par ordinateur (CFAO) permet de produire des éléments de charpente complexes avec une précision de l’ordre du dixième de millimètre. Les tenons et mortaises sont taillés par des machines à commande numérique, directement à partir de la maquette 3D de la structure. Cette technologie réduit les erreurs humaines et accélère la préfabrication.

Les connecteurs en acier sont en train de céder du terrain face à des alternatives en inox ou en aluminium, plus résistantes à la corrosion. Certains fabricants testent des connecteurs composites à base de fibres de carbone, qui présentent une excellente tenue mécanique tout en restant légers. Ces produits sont encore rares et coûteux, mais ils pourraient se développer dans les régions où l’air marin attaque rapidement les aciers.

Les colles et résines, utilisées pour le lamellé-collé et le lamibois, ont connu elles aussi des progrès. Les colles polyuréthane offrent une résistance à l’eau très supérieure aux anciennes colles urée-formaldéhyde. On les emploie désormais pour des assemblages structuraux dans des pièces de grande dimension. Des essais en laboratoire montrent des performances confortables sur des éprouvettes vieillies artificiellement, ce qui donne confiance pour leur utilisation en extérieur.

Le monitoring structurel, grâce à des capteurs installés dans les charpentes, apporte une sécurité supplémentaire. Des capteurs piézoélectriques mesurent la déformation des poutres en temps réel et envoient des alertes en cas d’anomalie. Cette technologie intéresse les gestionnaires de bâtiments publics, qui peuvent suivre le vieillissement des structures à distance. Elle reste cependant réservée aux grands ouvrages en raison du coût d’installation.

Un autre champ d’innovation concerne la personnalisation des connecteurs. Les portiques métalliques sont désormais découpés sur mesure par jet d’eau ou laser, ce qui permet d’intégrer des formes complexes en respectant exactement les angles de chaque charpente. Les plans numériques fournis par les ingénieurs sont transférés directement à la machine, réduisant les erreurs de traçage sur le chantier.

Les formations évoluent dans le même sens. Les écoles de charpente enseignent toujours le trait et le dessin géométrique, mais elles intègrent désormais les logiciels de CAO dans leurs programmes. Un jeune charpentier doit comprendre à la fois les principes traditionnels et les outils modernes de modélisation. La complémentarité entre le geste manuel et la donnée numérique fait la force des nouvelles générations d’artisans.

Pour le maître d’ouvrage, ces évolutions promettent des charpentes plus sûres, plus personnalisées et plus durables. Le coût initial des machines et des capteurs se répercute toutefois sur les devis. Les maisons individuelles, où l’on choisit encore majoritairement des assemblages classiques, ne sont pas concernées par ces surcoûts. Les projets ambitieux, avec des portées de plus de douze mètres ou des formes architecturales complexes, bénéficient en revanche directement des nouveaux outils.

Quelles pratiques adopter pour un assemblage durable et performant

Après avoir passé en revue les techniques, les matériaux et les normes, quelques principes clairs se dégagent pour garantir un bon assemblage. Avant tout, la conception doit être confiée à un bureau d’études spécialisé. Le charpentier peut ensuite exécuter les plans avec précision, à condition qu’ils respectent les règles de l’art. Une bonne communication autour des points particuliers, notamment des profondeurs de vissage et des couples de serrage, évite la plupart des erreurs d’exécution.

On veillera à l’hygrométrie du bois au moment du montage. Une mesure avec une pince humidimètre prend deux minutes, mais préserve des années de désordre. Le bois doit être stabilisé, propre, sans débris de sciage dans les trous. Les perçages se font toujours avec des mèches neuves ou bien affûtées. Une mèche émoussée provoque l’échauffement du bois et fragilise les parois du trou, réduisant la tenue des fixations.

L’utilisation de gabarits de perçage et de réglage pour la pose des connecteurs est vivement recommandée. Cela garantit des positions répétables et conformes aux plans. De plus, l’alignement des pièces avant le serrage doit être contrôlé par des niveaux et des lasers. Une fois la structure assemblée, on la laisse se stabiliser pendant quelques jours avant de poser la couverture. Le réglage des charges s’effectue ainsi progressivement.

Pour les assemblages les plus sollicités, il est préférable de privilégier les solutions qui reprennent les efforts de manière directe, sans transmettre de moments parasites à proximité des fixations. Les tenons et mortaises restent excellents pour cela, tout comme les embrèvements de forte section. Les boulons, quant à eux, permettent un contrôle visuel facile du serrage. Ajoutons qu’un assemblage mixte, combinant tenon-mortaise et boulon de renfort, offre une belle sécurité tout en conservant une certaine élégance.

La planification des phases de montage est un facteur souvent ignoré. Monter une charpente en plusieurs étapes, en laissant certaines connexions libres jusqu’à la pose complète de la couverture, évite de bloquer des contraintes internes. On procède souvent au pré-assemblage au sol pour vérifier les cotes, puis au levage par grue. Cette méthode demande plus de place et de manutention, mais peu de bras sur le toit, ce qui réduit les risques de chute.

Une question fréquente concerne l’entretien des assemblages. Pour les structures exposées, il faut contrôler tous les dix ans l’état des chevilles et des éventuels boulons. La présence de fentes en bout de pièce n’est pas dramatique, pourvu qu’elles ne se prolongent pas dans les liaisons. En revanche, toute trace de corrosion profonde sur les connecteurs exige le remplacement, car elle affecte la section résistante de l’acier.

Il est donc raisonnable d’établir un petit protocole de suivi au moment de la construction. Prendre des photos des zones sensibles, noter les couples de serrage initial et la date de pose, conserver les plans d’exécution : ces données serviront aux futurs diagnostics. Dans la pratique, on voit trop de charpentes vieillissantes sans aucun document technique. Un propriétaire qui conserve ces informations facilite grandement le travail des artisans appelés en renfort.

Aucune technique d’assemblage n’est universelle. La meilleure méthode dépend des charges, de l’essence, de l’exposition, du budget et du style architectural. Un charpentier expérimenté sait trancher en connaissance de cause, mais il reste humble face à la complexité du matériau bois. Un bon assemblage, c’est celui qui tient, qui ne se voit pas s’il doit rester discret, et qui ne crée pas de désordre dans les pièces adjacentes. C’est ce que l’on vérifie chaque jour sur les chantiers.

Questions fréquentes sur l’assemblage de charpente en bois

Les interrogations reviennent souvent lors des projets de construction ou de rénovation. Voici des réponses claires et directes.

Quelle est la différence entre un tenon-mortaise et un mi-bois ?

Le tenon-mortaise est un assemblage bois contre bois, où un tenon saillant pénètre dans une cavité. Il offre une excellente résistance aux efforts latéraux, surtout avec une cheville. Le mi-bois consiste à entailler deux pièces de la moitié de leur épaisseur pour les superposer. Il convient aux assemblages à angle droit ou en croix, mais ne garantit pas une forte résistance à l’arrachement et nécessite souvent un boulon pour bloquer la liaison.

Faut-il privilégier les connecteurs métalliques ou les assemblages traditionnels ?

Tout dépend du projet. Les connecteurs métalliques sont rapides à poser et bien documentés dans les fiches techniques. Ils conviennent aux ossatures légères, aux structures industrielles et aux reprises en rénovation. Les assemblages traditionnels en tenon et mortaise apportent une meilleure esthétique et une longue durée de vie, mais demandent un savoir-faire artisan et coûtent plus cher en main-d’œuvre. Pour une charpente apparente haut de gamme, le traditionnel reste imbattable.

Quelle longueur de vis ou de boulon choisir pour un assemblage de charpente ?

Pour une vis, la partie filetée doit pénétrer dans la pièce de support d’au moins huit fois son diamètre. Exemple : une vis de 8 mm doit être ancrée au minimum sur 64 mm dans le bois porteur. Pour un boulon, le diamètre varie de 12 à 20 mm selon les charges. La longueur est choisie pour que la vis ou le boulon traverse la pièce et dépasse d’une rondelle et d’un écrou, sans dépasser inutilement de la face opposée.

Quel est le coût d’un assemblage traditionnel par rapport à un assemblage moderne ?

Le surcoût d’un assemblage traditionnel se situe entre 30 % et 50 % par rapport à des connecteurs métalliques, à cause du temps de taille et de séchage du bois. Ainsi, pour une charpente de maison individuelle de 120 m², le budget assemblage peut passer de 3 500 € à 5 000 € selon le mode de construction. En revanche, la plus-value architecturale et la durée de vie justifient souvent cet investissement.
