Le choix de la technique d’assemblage charpente bois ne se fait pas au hasard. Une ferme mal assemblée peut se déformer en quelques années, tandis qu’une jointure bien pensée traverse les décennies sans bouger. Ce guide s’adresse aux professionnels de la construction bois qui veulent revoir les bases et intégrer les méthodes modernes. À travers des exemples de chantiers, des données chiffrées et des plans PDF commentés, nous allons passer en revue les techniques traditionnelles, les connecteurs métalliques, les règles de tracé et les erreurs à éviter.
Le métier de charpentier a beaucoup évolué. Les outils numériques et les logiciels de CAO permettent de prévoir chaque détail, mais le geste reste le même : bien tailler, bien percer, bien fixer. Ce guide complet couvre les aspects pratiques et normatifs, avec une attention particulière pour les plans PDF qui servent de référence sur le chantier. Les jeunes compagnons y trouveront des repères solides, et les plus anciens pourront confronter leurs habitudes aux exigences actuelles de l’Eurocode 5.

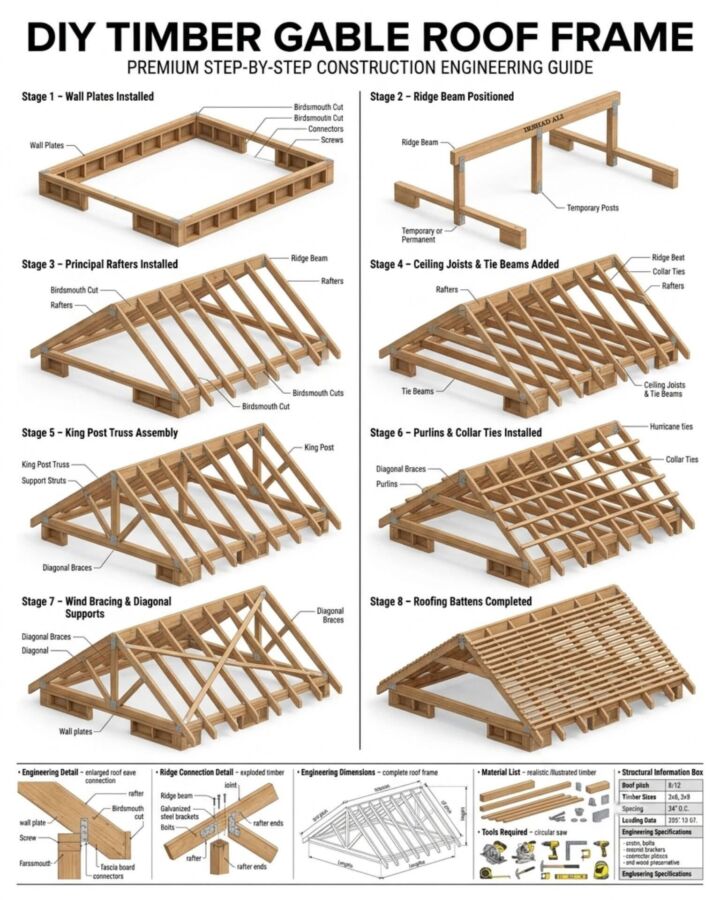

Pourquoi le choix de l’assemblage change tout dans une charpente bois
Une charpente est un ensemble de pièces qui travaillent ensemble. Les assemblages sont les points de liaison où se concentrent les efforts. En charpenterie, on distingue la compression, la traction et le cisaillement. Un arbalétrier travaille en compression, un poinçon en traction, et les assemblages doivent transmettre ces efforts sans glissement. Si la liaison n’est pas adaptée, la structure entière se déforme.
Dans une ferme traditionnelle, l’assemblage des arbalétriers sur l’entrait est décisif. À Toulon, lors de la rénovation d’un bâtiment agricole, un embrèvement trop court a provoqué une fissure sur toute la hauteur de la pièce. Le bois employé était du chêne, un matériau exigeant : il faut des portées calculées au millimètre. Un plan PDF bien réalisé aurait montré la portée minimale de 6 cm pour cette section.
La résistance d’un assemblage ne se limite pas au bois. Les conditions de service comptent : l’humidité, la température, la ventilation. Dans les régions méditerranéennes, le bois travaille beaucoup entre l’été et l’hiver. Une jointure avec trop peu de jeu peut se fendre à la première variation d’humidité. Un bon charpentier laisse toujours un jeu de 2 mm autour du tenon pour absorber ces mouvements.
Le choix de la technique dépend aussi de la nature de l’ouvrage. Une charpente moderne à ossature bois ne fait pas appel aux mêmes assemblages qu’une charpente traditionnelle. Il ne faut pas hésiter à mélanger les codes : dans une construction bois contemporaine, des sabots métalliques peuvent côtoyer des embrèvements. L’important est de respecter les charges et les normes, et de vérifier chaque point critique sur un plan de détail.
Tenon-mortaise, embrèvement, mi-bois : les trois techniques traditionnelles

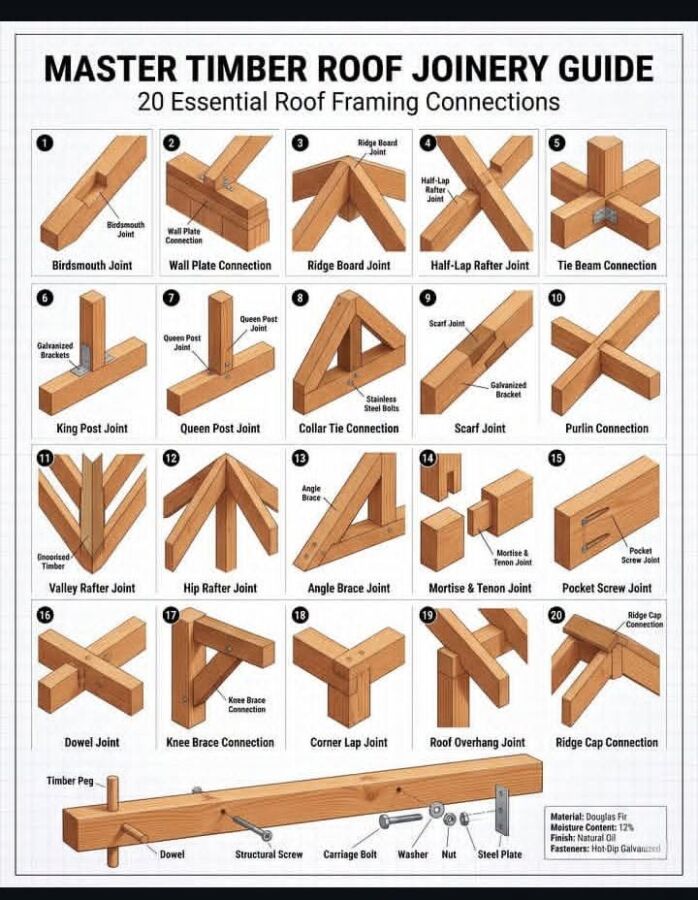

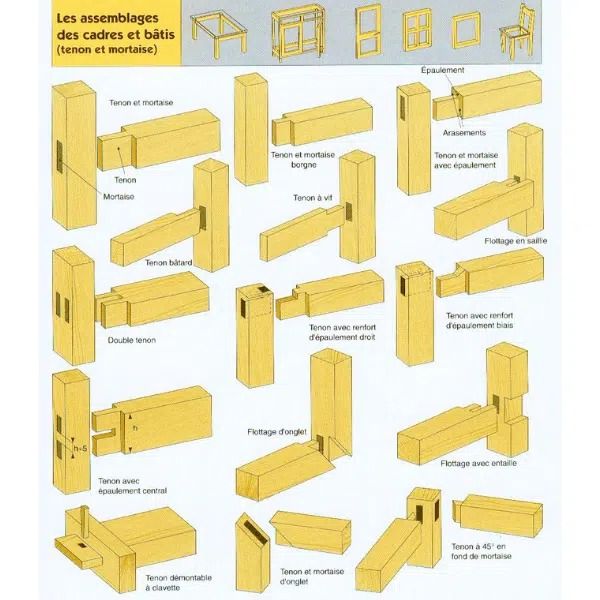

Le tenon-mortaise, roi des assemblages

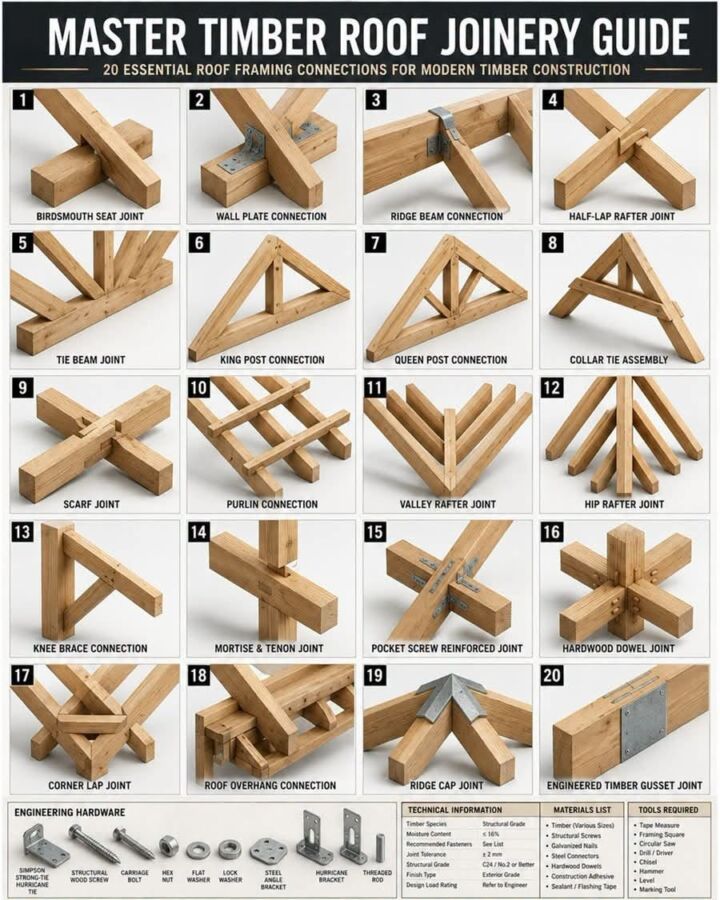

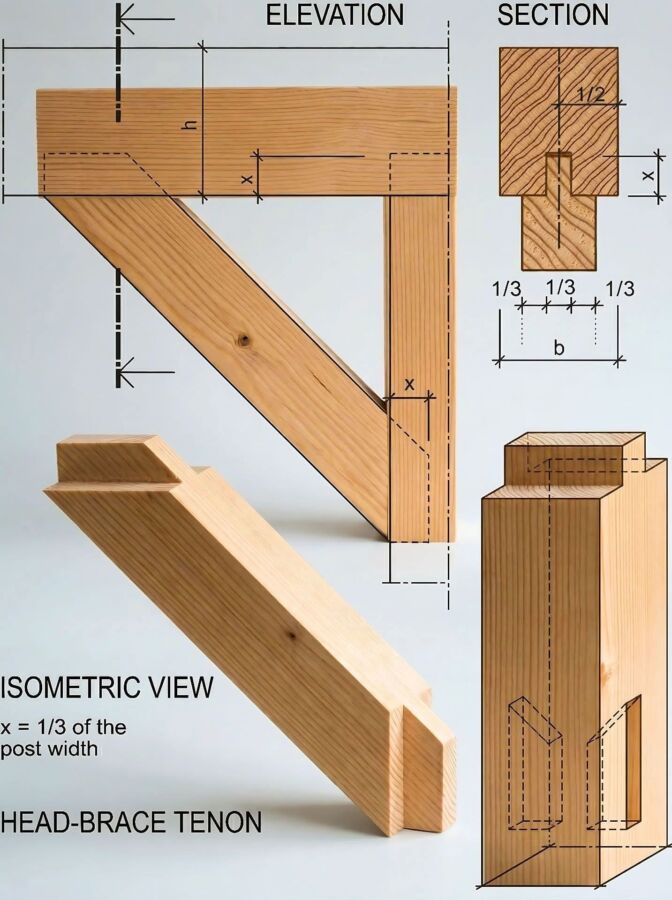

Le tenon-mortaise est l’assemblage le plus fiable pour les pièces principales. La mortaise est creusée dans la pièce de bois, le tenon est taillé à l’extrémité de l’autre pièce. Pour que la liaison soit solide, la profondeur de la mortaise représente les deux tiers de l’épaisseur de la pièce, sans dépasser 8 cm dans le chêne. La largeur du tenon, elle, ne doit pas dépasser un tiers de la pièce. Ces proportions ne sont pas sorties d’un chapeau ; elles viennent du comportement mécanique du bois.
Sur un chantier de restauration à Aix-en-Provence, des charpentiers ont reconstitué des fermes avec des tenons-mortaise assemblés à sec puis chevillés. Ils ont utilisé des chevilles en hêtre de 20 mm de diamètre, séchées à 12 %, pour garantir une pression constante. Ce type de jointure demande du temps, mais il n’y a pas de comparaison avec une simple plaque métallique.
L’embrèvement, pour les pièces inclinées
L’embrèvement est une entaille dans laquelle vient se loger l’extrémité d’une autre pièce. Les arbalétriers sont souvent assemblés à l’entrait par embrèvement. La portée, c’est-à-dire la distance entre le bord de la pièce et le fond de l’entaille, doit être suffisante pour résister au cisaillement. En pratique, pour une panne de 8 cm de section, une portée de 5 cm est correcte. Ce n’est pas une règle absolue, mais une bonne base de départ.
Attention : l’embrèvement affaiblit la pièce entaillée. Dans une assemblage bois, cette perte de section doit être compensée par une pièce plus grosse ou par un renfort métallique. On voit trop de chantiers où l’on taille des embrèvements profonds pour gagner du temps, et où la pièce casse quelques années plus tard. Quand un embrèvement s’approche de la moitié de la section, il faut passer à un autre type d’assemblage.
Le mi-bois pour les croisements
Le mi-bois est l’assemblage le plus simple : on enlève la moitié de l’épaisseur de chaque pièce pour les croiser à plat. Les croix de Saint-André et les entretoises sont souvent réalisées de cette façon. C’est rapide, économique, et cela suffit pour des pièces secondaires. En revanche, le mi-bois n’apporte aucune rigidité dans le sens de la poussée. Un boulon traversant peut le consolider, mais cela reste un assemblage de fermeture, pas de structure.
Pour les professionnels, la règle d’or est de réserver le mi-bois aux pièces qui ne travaillent pas en flexion. Un plancher, par exemple, n’est jamais assemblé en mi-bois.
Voici une liste d’outils pour tracer et réaliser ces assemblages traditionnels :
- Un trusquin pour tracer les parallèles
- Une scie à tenon pour couper les épaulements
- Un bédane de 16 mm pour mortaiser
- Un ciseau à bois pour les tenons
- Un maillet de charpentier
- Une équerre de menuisier
Les assemblages modernes : sabots, connecteurs et vis autoperceuses
Depuis les années 1990, les connecteurs métalliques sont devenus indispensables sur les chantiers de construction bois. Simpson Strong-Tie édite un guide de préconisation au format PDF, très pratique pour choisir un sabot selon les charges. Un sabot de charpente simple 100 x 100 mm supporte environ 500 kg en timbre-poste, mais il faut toujours vérifier les indications du fabricant. Le modèle, la profondeur et les fixations modifient la valeur.
Les sabots se posent sur poteaux, sur murs ou sur poutres. Ils offrent une liaison rapide, mais leur résistance dépend des pointes ou des vis utilisées. Une vis autoperceuse est souvent préférable à une pointe, car elle s’arrache moins facilement. À Cassis, pour une toiture en bac acier sur ossature bois, on a utilisé des vis inox autoforeuses de 8 cm : elles percent la tôle et le bois sans pré-perçage. Dix ans plus tard, aucune trace de corrosion malgré l’air marin.
Le mariage du bois et de l’acier a ses limites. Le bois travaille, l’acier non. Un sabot métallique bloqué à chaque extrémité d’une poutre peut empêcher le retrait naturel du bois. C’est pour cela que les fabricants recommandent souvent des trous oblongs sur une des fixations.
Pour les assemblages de gros bois, le boulon reste une solution fiable. Le perçage doit être propre, avec un trou de 2 mm supérieur au diamètre de la tige pour permettre un léger serrage. On utilise des rondelles larges pour répartir la pression. Dans une charpente exposée, on choisit des boulons inox, plus coûteux mais durables.

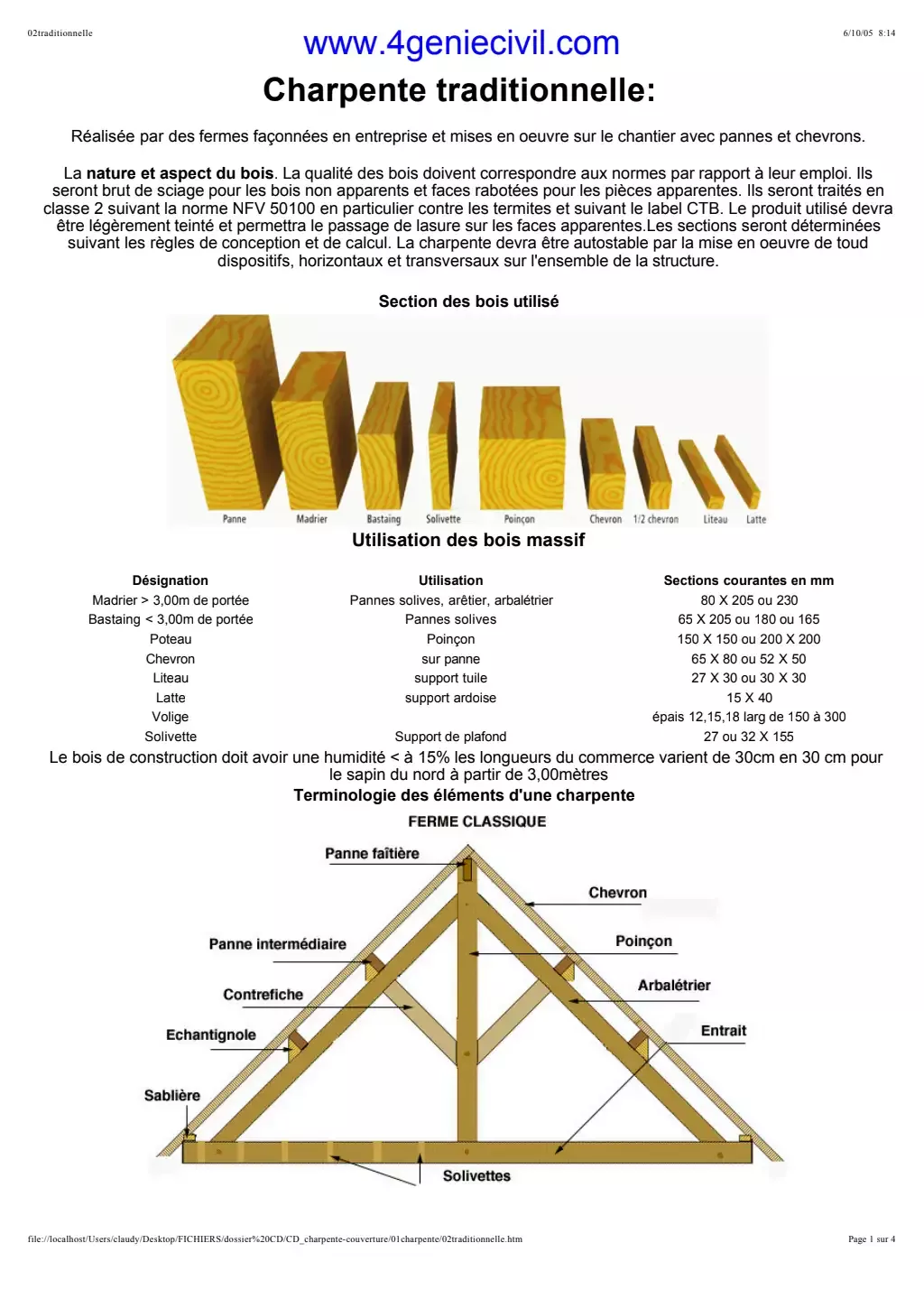

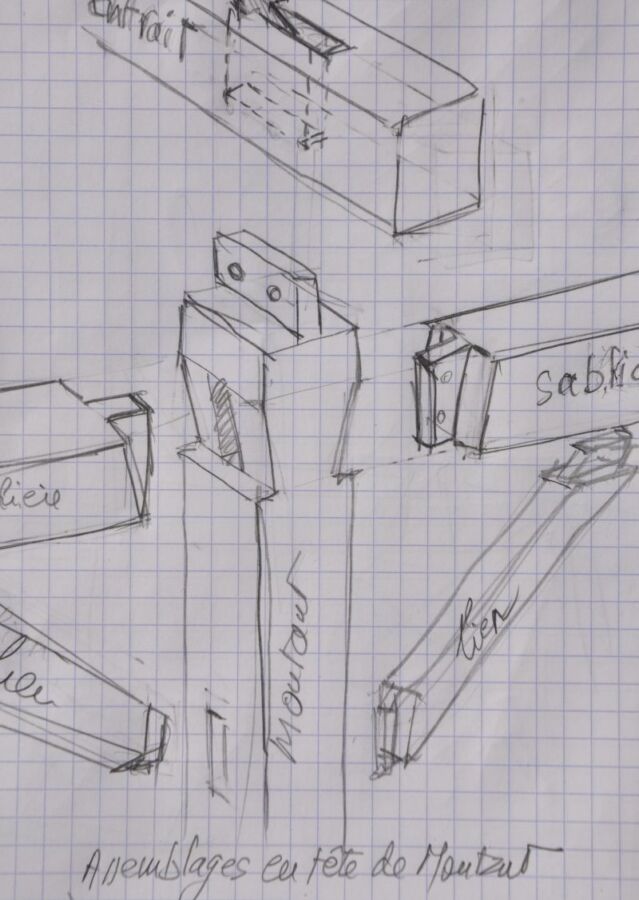

Lire et utiliser un plan PDF d’assemblage de charpente
Le plan PDF reste la référence sur le chantier. Un bon plan d’assemblage indique la structure générale, les cotes, les sections, les essences, les types de jointure et la nomenclature. Il doit être complété par des coupes et des détails d’assemblage à grande échelle. Un plan imprimé en A4 avec une échelle douteuse est une source d’erreurs.
Pour les professionnels, le mieux est de travailler avec des plans numériques et de les charger sur une tablette durcie sur le terrain. Une fonction de zoom permet de vérifier les détails sans perdre les cotes. Les ateliers de la région marseillaise utilisent des PDF exportés depuis des logiciels de CAO, avec des calques séparés pour les différentes vues.
Les symboles normalisés pour les assemblages sont nombreux. Un triangle indique un embrèvement, deux barres parallèles un mi-bois, un rectangle avec une diagonale un tenon-mortaise. Ces conventions, définies dans les guides techniques, doivent être connues de tous les compagnons. Sur un plan, la cote d’un assemblage est souvent accompagnée d’une note, par exemple « Embr. 25 mm » ou « T-M 16×80 ». Il faut les lire précisément, car une erreur de lecture entraîne une erreur de taille.
Les documents publics comme le guide des assemblages de la Fédération Charpente ou le guide Simpson Strong-Tie sont utiles, mais ce ne sont pas des plans d’exécution. Ils fournissent des tableaux de charges et des dispositions constructives. Pour une construction bois spécifique, il faut un plan calculé par un ingénieur structure.
La question des normes est importante : en France, les assemblages doivent suivre l’Eurocode 5. Le plan PDF doit indiquer les charges en kN et les combinaisons de charges selon la neige et le vent. Un charpentier ne peut pas improviser ce calcul. Dans le guide, on trouve des exemples de vérification manuelle qui montrent la méthode.
Un exemple récent : pour un atelier de 30 m² en construction bois, on a reçu un plan PDF d’assemblage avec une poutre faîtière de 120 x 240 mm en épicéa. Les chevrons devaient être assemblés par embrèvements de 30 mm de portée. Le plan indiquait bien les dimensions, mais les charges de neige dans la région étaient plus élevées que les valeurs du plan. On a refait le calcul et augmenté la section de la poutre à 140 x 280 mm. Il ne faut jamais se fier aveuglément à un plan.
Comparateur d’assemblages de charpente
Recherchez, triez et sélectionnez jusqu’à 6 techniques pour comparer leurs avantages, limites et coûts.
Astuce : sélectionnez 2 techniques pour un comparatif « face à face ».
Les erreurs fréquentes et les points de vigilance en charpenterie
Le premier défaut est de négliger le calcul des charges. Un assemblage bois se dimensionne selon les charges permanentes et les charges d’exploitation. À Nîmes, un abri de jardin de 12 m² a été monté avec des chevrons de 50 x 150 mm, bien que la neige ne soit pas un problème. Quelques mois plus tard, une poutre a cédé sous une accumulation d’eau. La vraie cause était un embrèvement mal posé, qui a réduit la section effective.
Autre erreur classique : poser du bois vert. Un bois trop humide perd jusqu’à 6 % de ses dimensions en séchant. Les assemblages se desserrent et les boulons doivent être resserrés plusieurs fois. Dans une charpente, on peut tolérer une humidité de 18 % pour une structure, mais pour les assemblages précis comme les tenons-mortaise, le mieux est de rester sous les 15 %. Un hygromètre à pointes est l’outil de base.
La corrosion est aussi sous-estimée. En bord de mer, les vis zinguées se couvrent de rouille blanche en quelques années. Sur la côte varoise, on recommande des fixations en inox A2 ou A4. Une vis autoperceuse zinguée dans un bois traité classe 4 peut aussi provoquer une réaction électrochimique avec le cuivre de la classe 4.
Enfin, il y a le détail des obliques. Une pente de toit mal calculée sur un plan PDF peut engendrer des coupes faussées. On voit souvent des professionnels qui se fient à l’angle affiché sur le plan, sans vérifier les dimensions réelles sur le chantier. Un écart de quelques millimètres sur une panne se répercute sur toute la couverture.
Il y a aussi l’erreur de positionnement des connecteurs. Un sabot métallique posé à l’envers ou mal centré réduit la portée d’appui de la poutre. La plupart des fabricants imposent un appui minimum de 50 mm. Une fixation trop proche du bord du bois provoque des fentes. Il faut respecter les distances aux bords indiquées sur les notices.
Lors de la conception d’une charpente, ne pas penser à la répartition des charges est une faute. Dans une charpente, chaque appui doit transmettre sa charge à un poteau ou un mur. On ne fait jamais passer une charge ponctuelle sur un assemblage fragile. Si une panne doit reposer sur un entrait, prévoir une pièce de renfort sous l’appui.

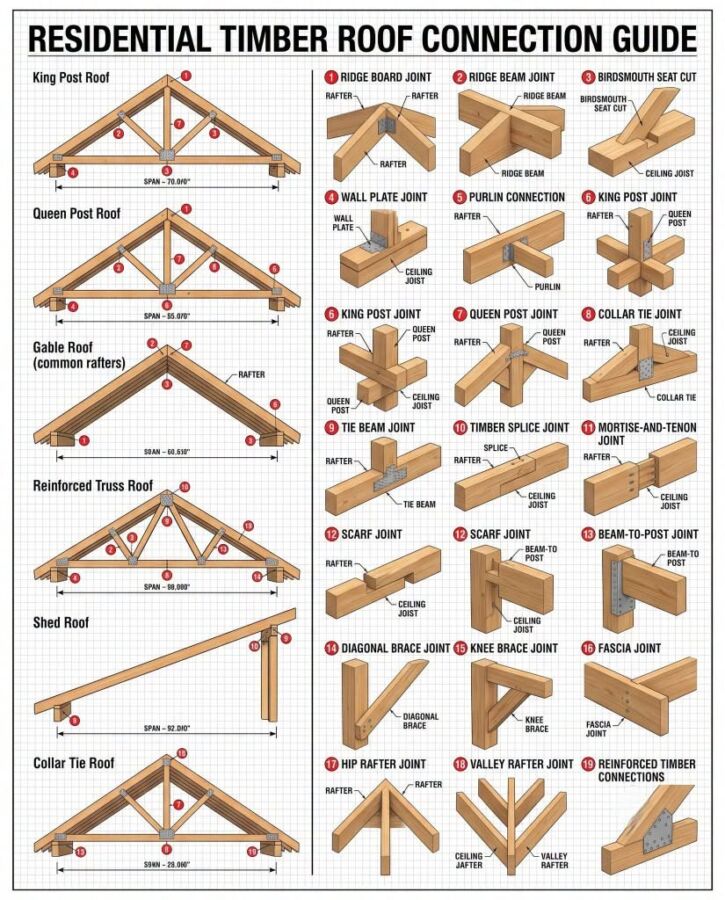

Comparatif et guide de choix rapide pour une charpente bois
Après ces détails techniques, voici un récapitulatif qui devrait aider à trancher. Ce tableau compare les principales techniques d’assemblage utilisées en charpenterie et en construction bois, avec leurs usages, leurs avantages et des ordres de prix. Les coûts sont donnés par assemblage, main-d’œuvre comprise, sur un marché français de 2026.
| Assemblage | Usage recommandé | Avantage | Limite | Coût indicatif |
|---|---|---|---|---|
| Tenon-mortaise | Fermes traditionnelles | Très résistant | Fabrication longue | 25 à 50 € |
| Embrèvement | Arbalétriers, pannes | Simple | Affaiblit la pièce | 10 à 20 € |
| Mi-bois | Entretoises, croix | Économique | Peu rigide | 5 à 10 € |
| Sabot métallique | Poutres sur poteaux | Pose rapide | Visible, corrosion | 8 à 30 € |
| Boulon | Liaisons acier-bois | Serrage réglable | Perçage fragile | 3 à 8 € |
| Vis autoperceuse | Bac acier, toiture | Pose sans pré-perçage | Résistance limitée | 1 à 3 € |
Le prix n’est qu’un des critères. Un tenon-mortaise exige un charpentier confirmé, mais il reste la référence pour les ouvrages que l’on veut transmettre. Un sabot métallique permet de gagner un temps précieux sur les chantiers neufs, mais il se voit et ne s’intègre pas dans une restauration. Le choix dépend aussi de la connexion avec l’acier, du climat et des exigences des assurances.
Quand on met en concurrence les techniques, il est utile de vérifier les résistances caractéristiques dans les guides. Le guide d’assemblage de la Fédération Charpente donne les charges admissibles pour chaque type de jointure. Ces valeurs supposent une exécution soignée. Un défaut de traçage de 2 mm peut réduire la résistance de 10 %.
Pour un projet privé, la pratique recommande de faire vérifier le plan de calepinage par un ingénieur structure. Les assurances demandent de plus en plus souvent des notes de calcul pour les charpentes courantes. Le coût d’un ingénieur est dérisoire comparé au coût d’une réparation.
Quelle différence entre un tenon-mortaise et un embrèvement ?
Le tenon-mortaise crée une jonction avec une partie mâle (tenon) insérée dans une partie femelle (mortaise). L’embrèvement est une simple entaille dans une pièce pour recevoir l’autre. Le premier est plus résistant mais plus long à réaliser.
Peut-on mélanger assemblages traditionnels et connecteurs métalliques ?
Oui, c’est courant. Par exemple, un embrèvement peut être renforcé par un boulon ou une équerre. Il faut juste vérifier la compatibilité des fixations et les charges dans les guides des fabricants.
Quel bois choisir pour les assemblages extérieurs ?
Le chêne est l’option traditionnelle, mais le douglas et le mélèze travaillent très bien s’ils sont secs. Dans les zones humides, le chêne ou un bois traité classe 4 est préférable.
Un plan PDF suffit-il pour dimensionner une charpente ?
Un plan donné par un fournisseur ou une fédération est une base, mais pas un plan d’exécution. Le calcul des charges est du ressort d’un ingénieur structure, sauf pour les petites ouvrages non soumis à autorisation.
